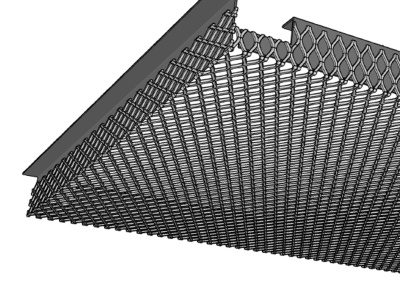

Bac D91S en métal déployé renforcé pour plafonds autoportants jusqu'à 3000 mm. Montage sur ossature cachée et fabrication sur mesure.
- D92S
Bac D92S en métal déployé renforcé pour plafonds autoportants jusqu'à 3000 mm. Montage sur ossature cachée et fabrication sur mesure.
- D5S
- Exclusif
Plafond en métal déployé traité par des plaques suspendues par de crochets
Les Plafonds métalliques
by Afracom
Le faux-plafond métallique dépasse sa fonction technique pour devenir un véritable élément d’architecture. AFRACOM développe des solutions en métal déployé et en acier inoxydable poli miroir, conjuguant esthétique, fonctionnalité et liberté de création.
Jeux de transparence, reliefs, lumière, reflets et finitions permettent de donner au plafond une identité unique, tout en facilitant l’intégration de l’éclairage, de l’acoustique, de la ventilation et du désenfumage.
Dalles, cassettes, bacs autoportants ou réalisations spéciales : formats, mailles, dimensions et finitions s’adaptent aux exigences de chaque projet.
Dalles de plafond en métal déployé
Faux-plafonds métalliques sur ossature T15 ou T24
Des plafonds métalliques contemporains alliant design, fonctionnalité et performance
Les dalles en métal déployé AFRACOM permettent de réaliser des faux-plafonds suspendus au design résolument contemporain. Conçues pour être posées sur une ossature apparente standard de type T15 ou T24, elles s'intègrent facilement dans tous les projets d'aménagement intérieur, qu'il s'agisse de bâtiments tertiaires, commerciaux, industriels ou d'établissements recevant du public.
Disponibles dans les dimensions 600 × 600 mm et 600 × 1200 mm, nos dalles sont fabriquées en acier puis thermolaquées dans toutes les teintes de la gamme RAL, sans minimum de commande, afin de répondre aux besoins spécifiques et aux exigences esthétiques de chaque projet.
Le métal déployé apporte une signature architecturale unique tout en conservant une excellente transparence visuelle permettant de valoriser les installations techniques situées en plafond.
Les avantages des plafonds en métal déployé AFRACOM
Une mise en œuvre simple et rapide
Les panneaux sont compatibles avec les ossatures métalliques apparentes T15 et T24, largement utilisées sur les chantiers.
Aucune ossature spécifique n'est nécessaire, ce qui facilite la pose, réduit les délais d'installation et limite le coût global du chantier.
Une esthétique architecturale haut de gamme
Le métal déployé offre un relief et une profondeur impossibles à obtenir avec des dalles métalliques pleines ou perforées.
Selon le choix de la maille, le plafond devient un véritable élément d'architecture intérieure, jouant avec la lumière et les perspectives.
Une transparence maîtrisée
Grâce à la structure ouverte du métal déployé, les dalles permettent de laisser passer naturellement :
- la lumière,
- les flux d'air,
- les réseaux techniques,
- les systèmes de ventilation,
- les installations de désenfumage,
- les équipements de sécurité.
Cette transparence contribue également à donner une impression de volume et de légèreté aux espaces.
Un accès facile aux équipements techniques
Chaque dalle peut être déposée individuellement pour accéder rapidement aux réseaux situés en plafond :
- électricité,
- CVC,
- sprinklers,
- ventilation,
- câblage informatique.
La maintenance est simplifiée sans démontage complexe.
Une solution durable
Fabriquées en acier de haute qualité puis thermolaquées, les dalles AFRACOM présentent :
- une excellente résistance mécanique,
- une très bonne tenue dans le temps,
- une finition durable,
- une grande stabilité dimensionnelle.
Le métal est également entièrement recyclable.
Une personnalisation sans limite
Contrairement à de nombreux fabricants, AFRACOM propose un thermolaquage dans toutes les couleurs du nuancier RAL, sans quantité minimale de commande.
Architectes et maîtres d'œuvre disposent ainsi d'une totale liberté de création.
Une solution économique
Grâce à l'utilisation d'ossatures standard du marché et à une fabrication optimisée, les plafonds en métal déployé AFRACOM offrent un excellent rapport qualité/prix.
Ils permettent d'obtenir un rendu architectural haut de gamme tout en maîtrisant le budget du projet.

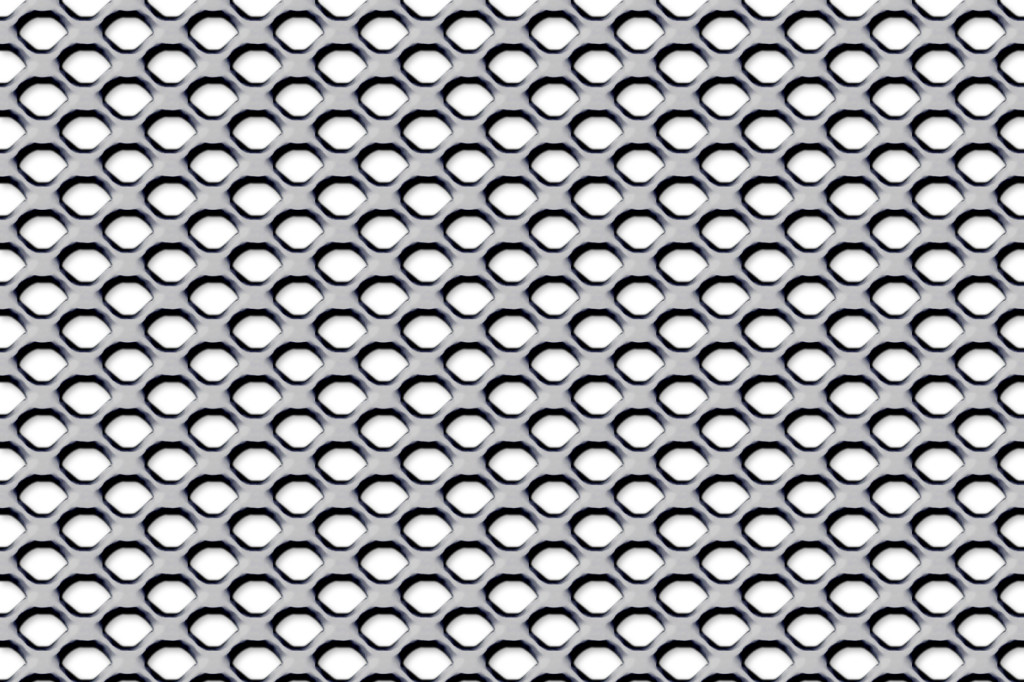

Le choix des mailles

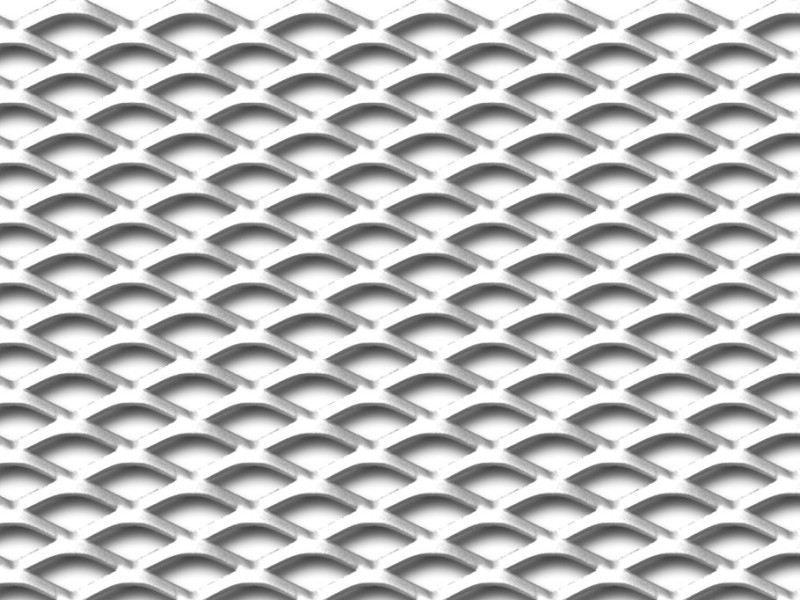

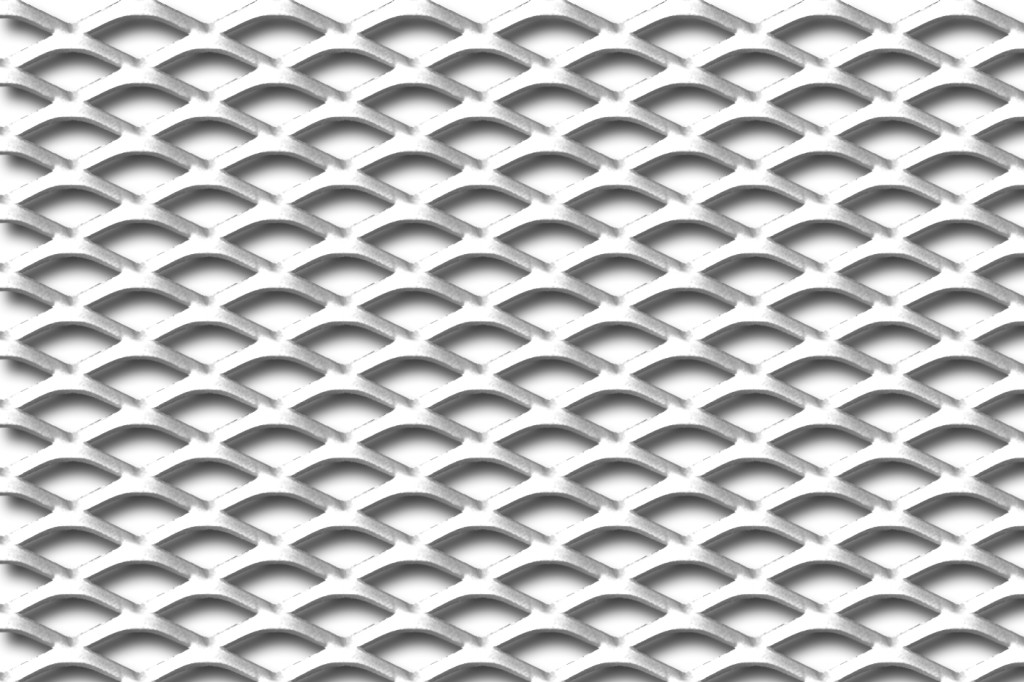

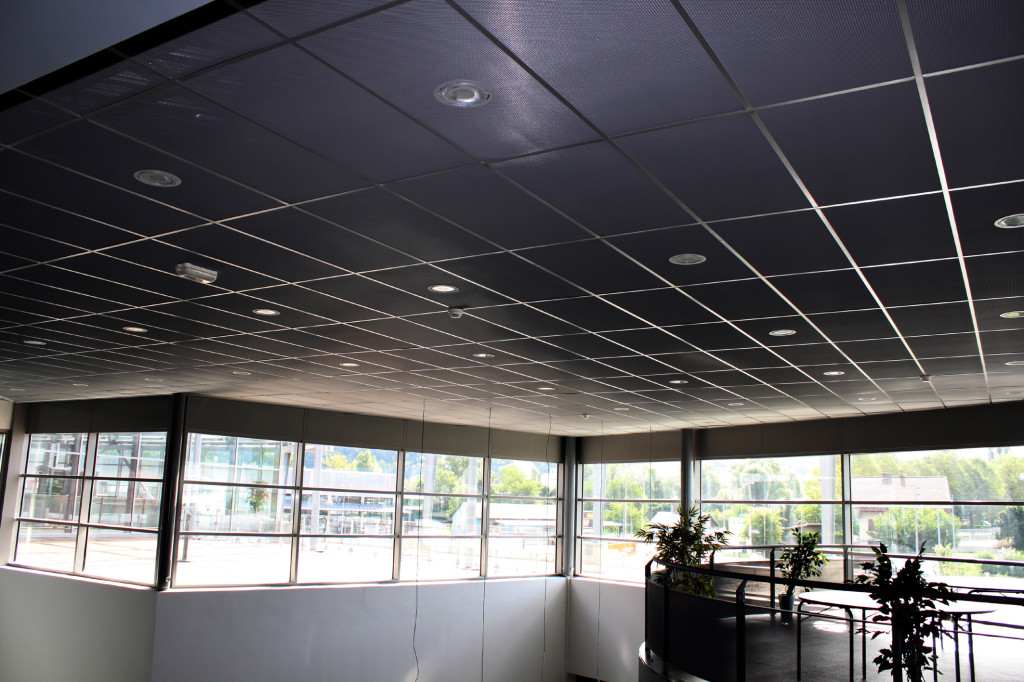

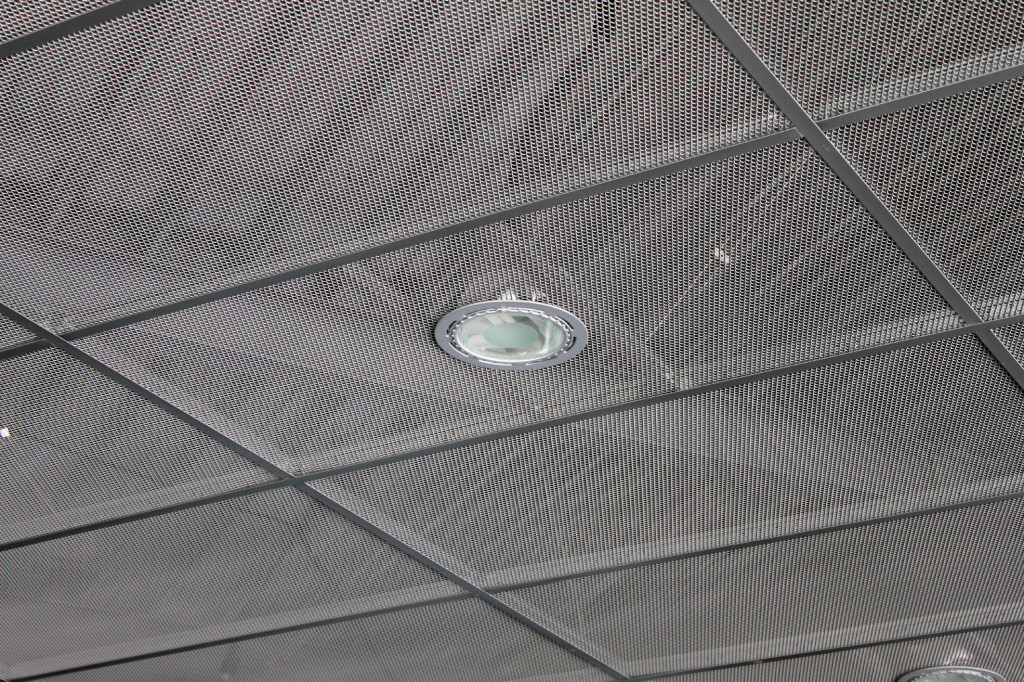

Généraction 2016-1
16 x 8 x 2 x 1
4 kg/m² (acier)
Vide frontal = 50% env.
Vide maxi = 60% env.

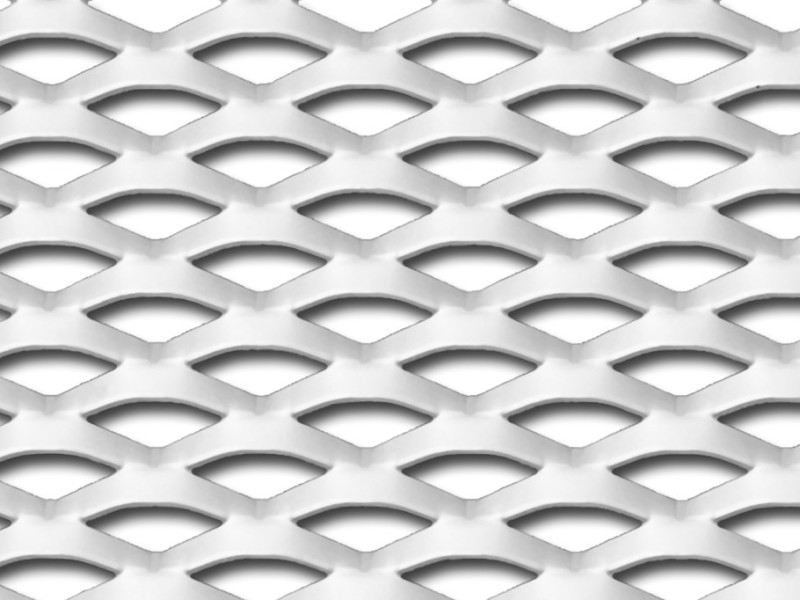

Généraction 2028
28 x 14 x 5 x 0,6
3,35 kg/m² (acier)
Vide frontal = 31% env.
Vide maxi = 55% env.

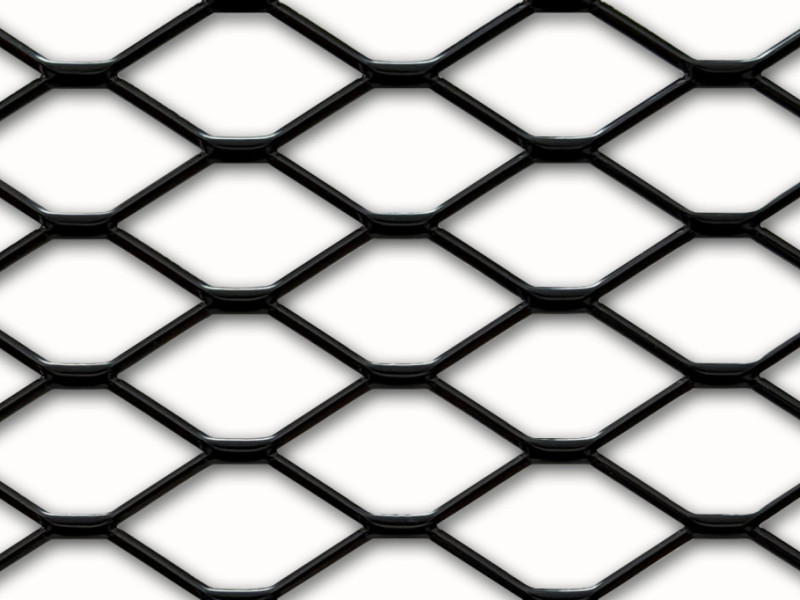

Généraction 2043-1
43 x 20 x 2,2 x 1,5
2,6 kg/m² (acier)
Vide frontal = 82% env.
Vide maxi = 85% env.

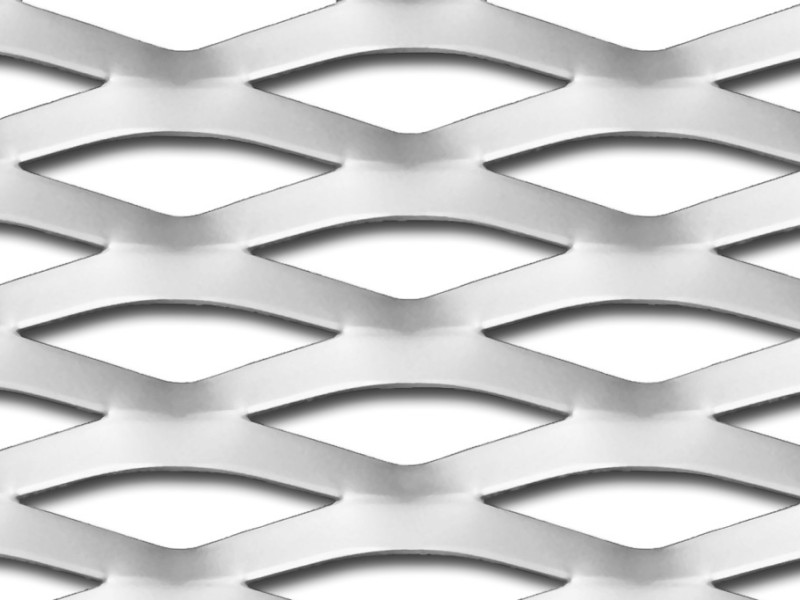

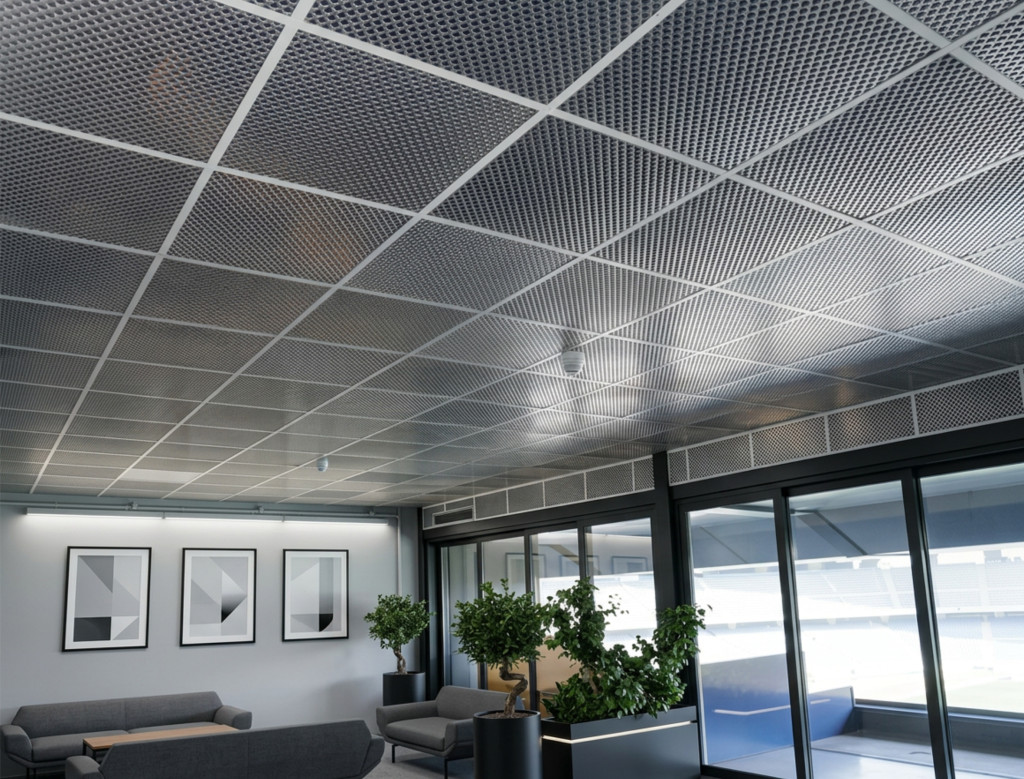

Généraction 2062
62 x 23 x 8 x 0,6
3,35 kg/m² (acier)
Vide frontal = 30% env.
Vide maxi = 50% env.

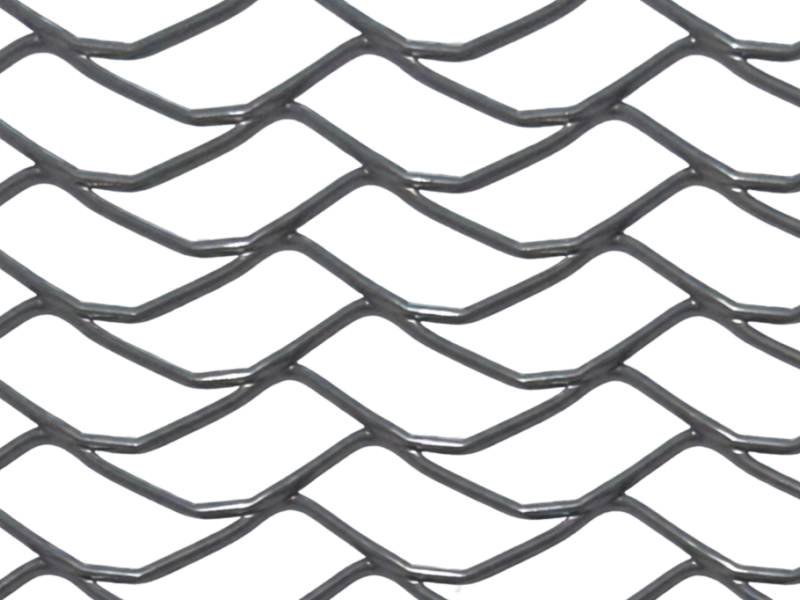

Généraction 2043AS
43AS x 17 x 2,2 x 1,5
2,8 kg/m² (acier)
Vide frontal = 80% env.
Vide maxi = 80% env.
Le choix des formats usuels et du type d'ossature

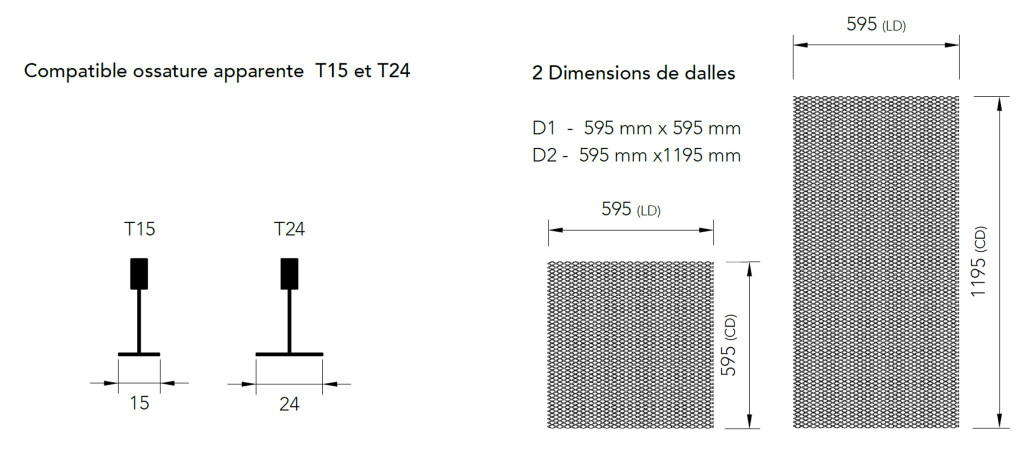

Les dalles de métal déployé Afracom sont proposées dans 2 formats usuels :
LD595 x 595 mm
LD595 x 1195 mm

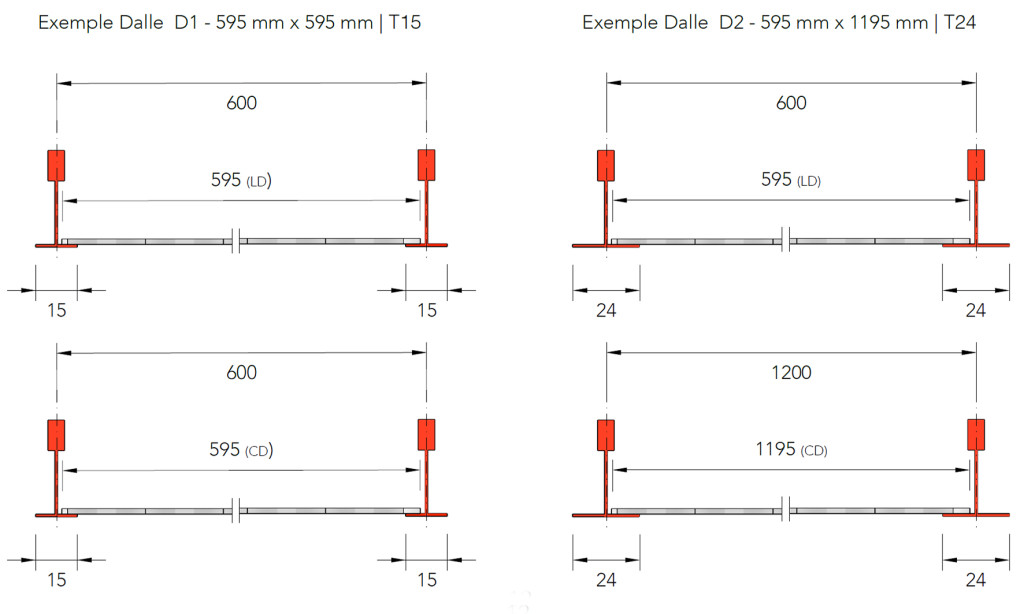

Les dalles se posent sur 2 types de profils porteur : T15 et T24
Applications
Les plafonds suspendus en métal déployé trouvent leur place dans de nombreux environnements :
- commerces et magasins,
- centres commerciaux,
- bureaux,
- halls d'accueil,
- hôtels,
- restaurants,
- établissements scolaires,
- équipements sportifs,
- aéroports,
- gares,
- musées,
- salles d'exposition,
- bâtiments industriels,
-
établissements recevant du public (ERP).
Pourquoi choisir AFRACOM ?
Depuis plus de 35 ans, AFRACOM accompagne les architectes, décorateurs, bureaux d'études et entreprises dans leurs projets d'habillage métallique.
Notre expertise du métal déployé nous permet de proposer des solutions esthétiques, durables et parfaitement adaptées aux exigences des projets contemporains.
Nos points forts :
- ✔ Fabrication sur mesure ou formats standards
- ✔ Dalles 595 × 595 mm et 595 × 1195 mm
- ✔ Compatibles avec ossatures T15 et T24
- ✔ Toutes couleurs RAL sans minimum de commande
- ✔ Nombreux modèles de mailles
- ✔ Livraison rapide
✔ Accompagnement technique des projets
Plaques et Nappes de métal déployé pour plafond métallique architectural
Donnez une troisième dimension à vos espaces
Le plafond est devenu la cinquième façade de l'architecture contemporaine. Grâce au métal déployé, il se transforme en une surface vivante capable de créer des volumes, des perspectives et des jeux de lumière impossibles à obtenir avec un plafond traditionnel.
Souple dans sa conception, le métal déployé permet de réaliser des plafonds totalement personnalisés, où chaque projet devient une création unique.
Qu'il soit installé en bandes ondulantes, en voiles suspendus, en panneaux décalés ou en plaques superposées, il apporte profondeur, légèreté et élégance aux espaces publics comme privés.
Une liberté créative presque sans limite
Le métal déployé autorise une grande variété de compositions architecturales.
Créer des reliefs en trois dimensions
Fixées sur une ossature, les bandes de métal déployé peuvent épouser des formes courbes ou tendues afin de dessiner un plafond fluide et organique.
Le résultat évoque une vague, une canopée ou un voile suspendu qui accompagne naturellement la circulation des occupants.
Cette technique permet de transformer un simple plafond en véritable signature architecturale.
Nappe ondulée en plafond

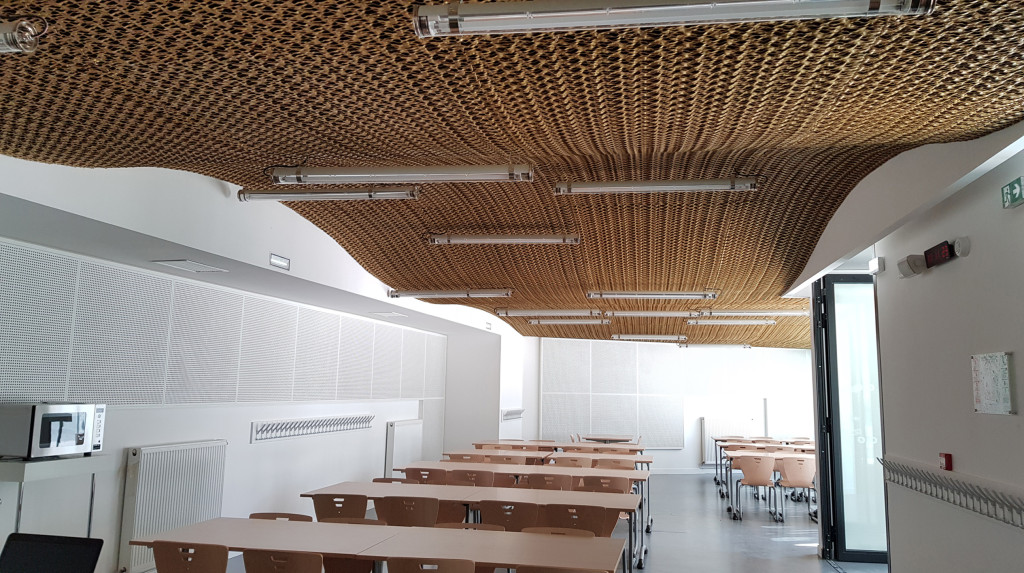

Ecole Anatole France - Charenton-le-Pont
Plaques suspendues à différents niveaux

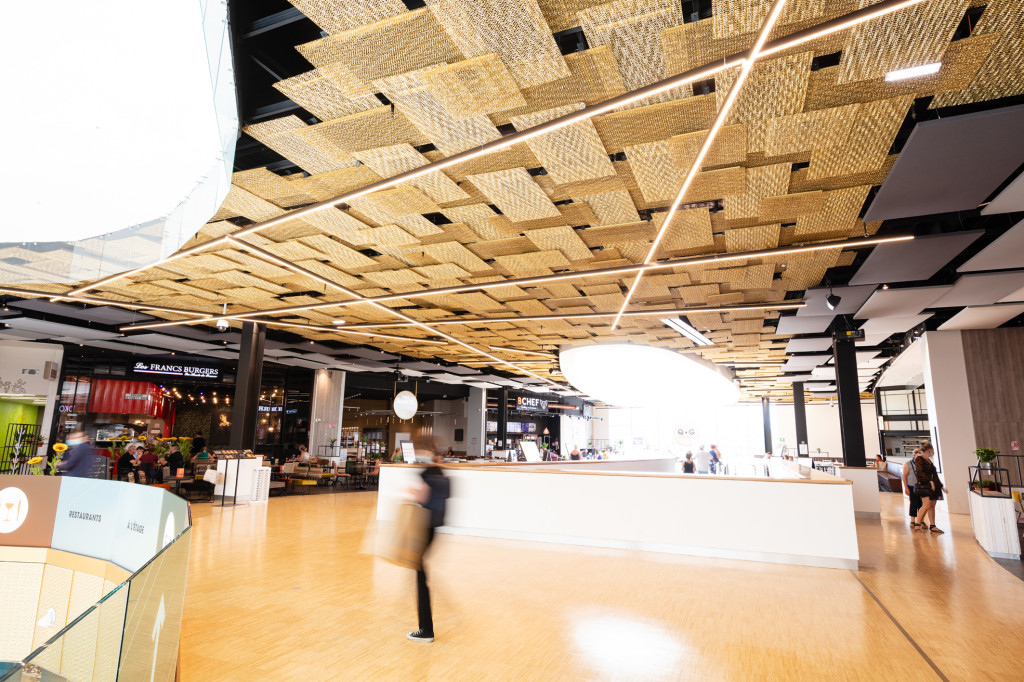

Centre commercial Auchan - Noyelles-Godault
Composer avec les volumes
En utilisant plusieurs panneaux suspendus à différentes hauteurs, il devient possible de créer une succession de plans qui donnent au plafond une profondeur remarquable.
Les plaques semblent flotter dans l'espace, laissant circuler la lumière entre elles tout en masquant discrètement les équipements techniques.
Chaque composition peut être totalement personnalisée selon la géométrie du bâtiment.
Un matériau qui joue avec la lumière
La structure ajourée du métal déployé filtre naturellement la lumière.
Selon le choix de la maille, de la couleur et de l'éclairage, le plafond produit des effets visuels toujours différents :
- transparence ou opacité maîtrisée
- ombres graphiques
- effets de profondeur
- mise en valeur des éclairages linéaires
- ambiance chaleureuse ou contemporaine
La lumière devient un véritable matériau de conception.
Une esthétique légère… et des performances techniques
Au-delà de son impact visuel, le métal déployé présente de nombreux avantages :
Design contemporain
- lignes épurées
- esthétique haut de gamme
- identité architecturale forte
- personnalisation totale
Liberté de conception
- formes planes ou courbes
- panneaux suspendus
- bandes ondulées
- compositions en relief
- dimensions sur mesure
Intégration des équipements
Le métal déployé permet d'intégrer avec élégance :
- luminaires
- diffuseurs de ventilation
- sprinklers
- détecteurs
- haut-parleurs
- systèmes de sécurité
sans rompre l'harmonie du plafond.
Maintenance facilitée
Les réseaux techniques restent accessibles grâce à des solutions de fixation adaptées, permettant des interventions rapides lorsque cela est nécessaire.
Performances acoustiques
Associé à un absorbant acoustique, le métal déployé contribue à améliorer le confort sonore tout en conservant son aspect aérien et sa transparence visuelle.
Des finitions infinies
Les plafonds peuvent être réalisés en :
- acier galvanisé thermolaqué
- aluminium
- acier inoxydable
- acier Corten®
avec toutes les teintes de la gamme RAL, ainsi que des finitions métalliques, anodisées ou spéciales.
Chaque maille offre une transparence différente afin de répondre aux exigences esthétiques et techniques du projet.

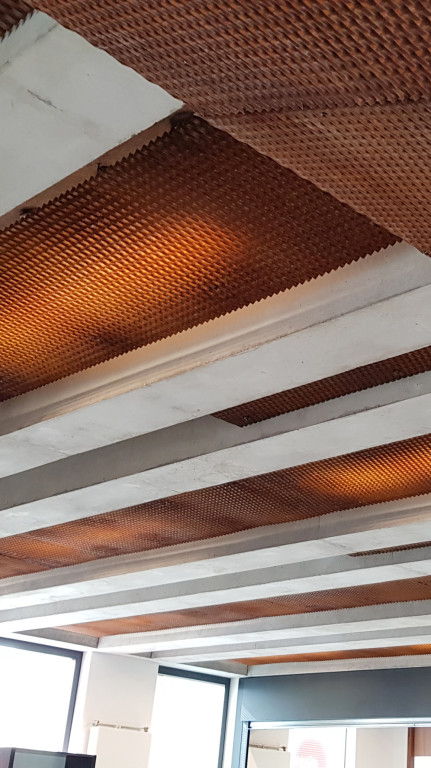

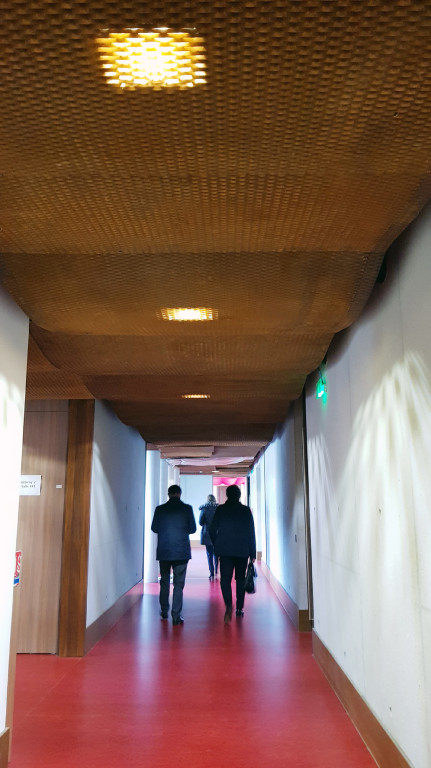

Faculté de Médecine - Montpellier

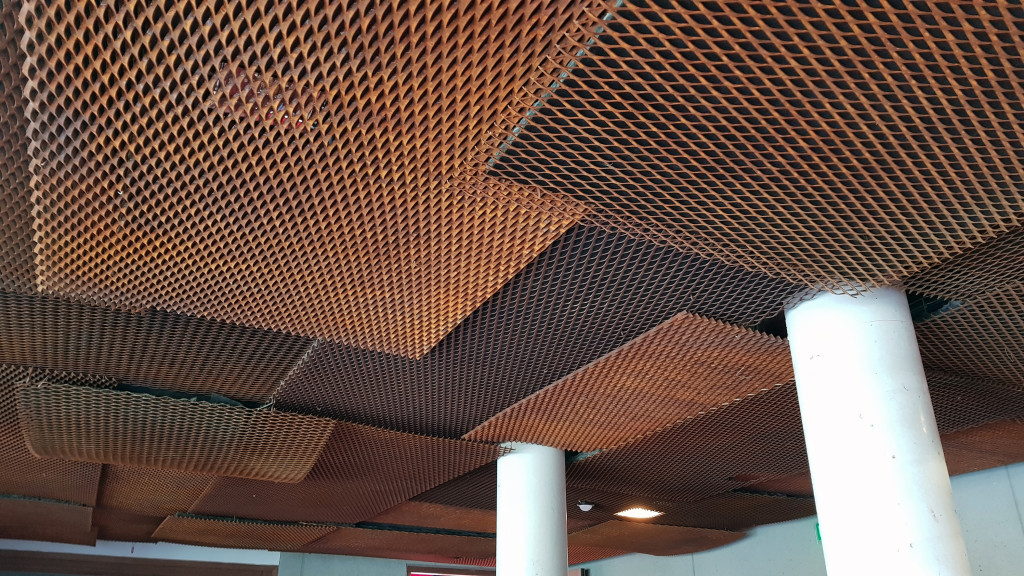

Plafond en métal déployé en Acier Corten rouillé
Applications
Les plafonds architecturaux en métal déployé trouvent naturellement leur place dans :
- sièges sociaux
- halls d'accueil
- centres commerciaux
- salles de sport
- établissements scolaires
- universités
- gares et aéroports
- espaces culturels
- musées
- hôtels
- restaurants
- showrooms
- bureaux
- bâtiments tertiaires
AFRACOM, le métal Haute Couture®
Chez AFRACOM, le métal déployé n'est pas un produit standard : c'est un matériau de création.
Nous accompagnons architectes, designers et entreprises dans le développement de plafonds sur mesure, en proposant le choix de la maille, des dimensions, des finitions, des couleurs et des systèmes de fixation les mieux adaptés à chaque projet.
Chaque réalisation devient une pièce unique, où la technique se met au service de l'architecture.

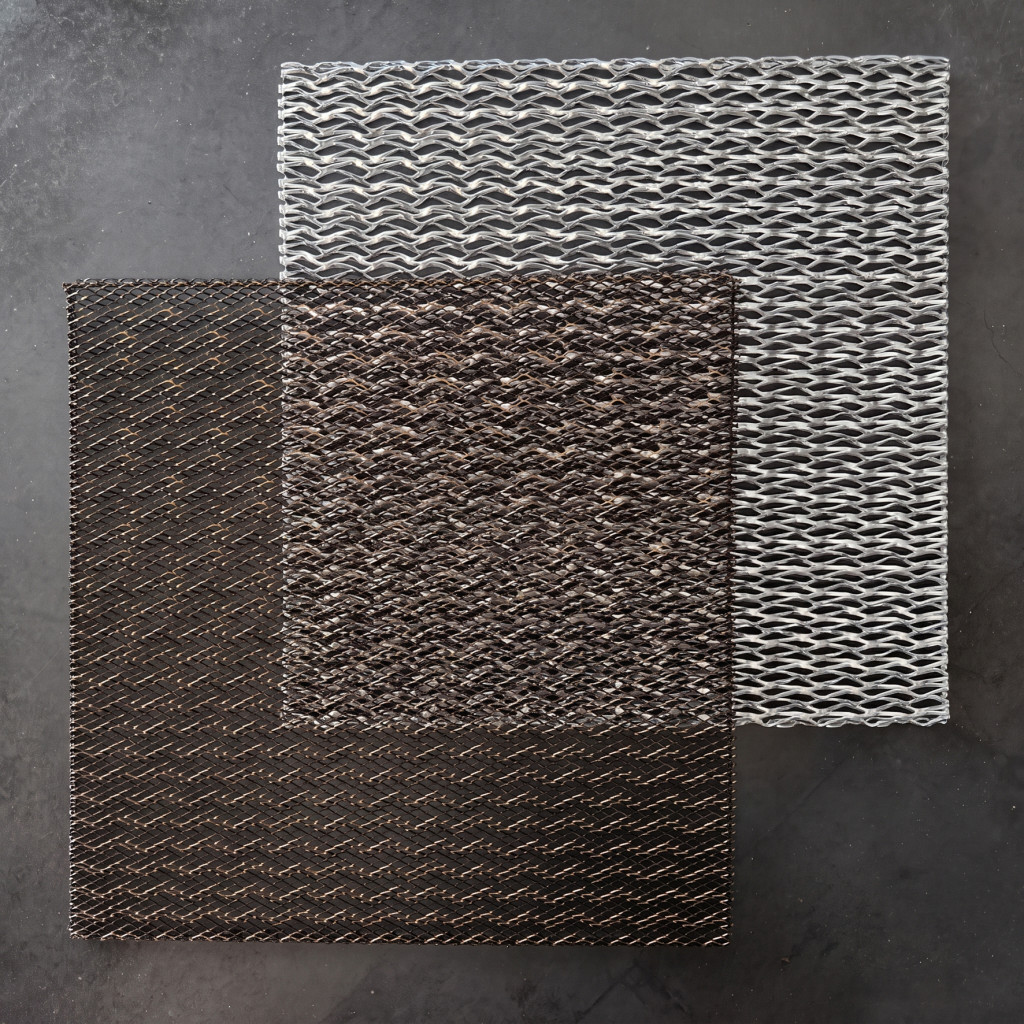

Cassette Evolution H10
Le plafond métallique prend du relief

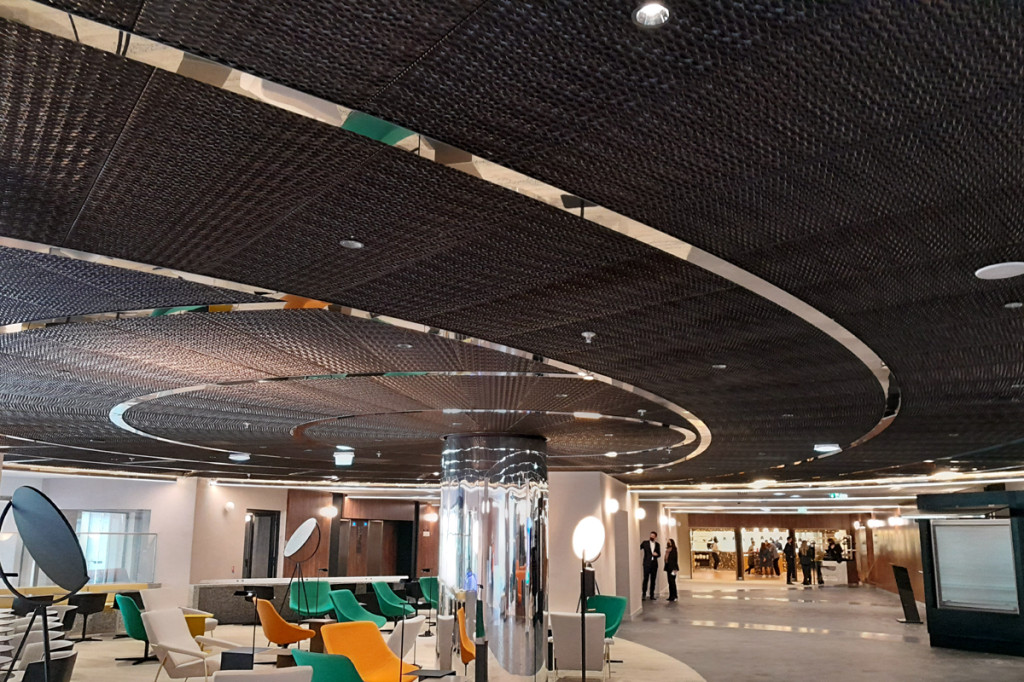

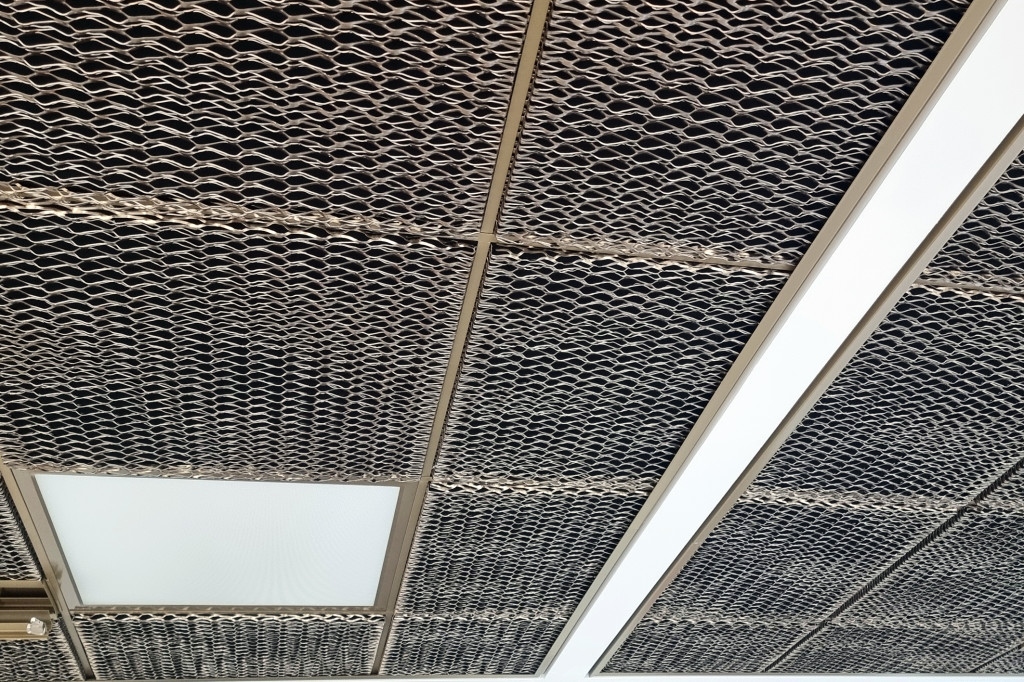

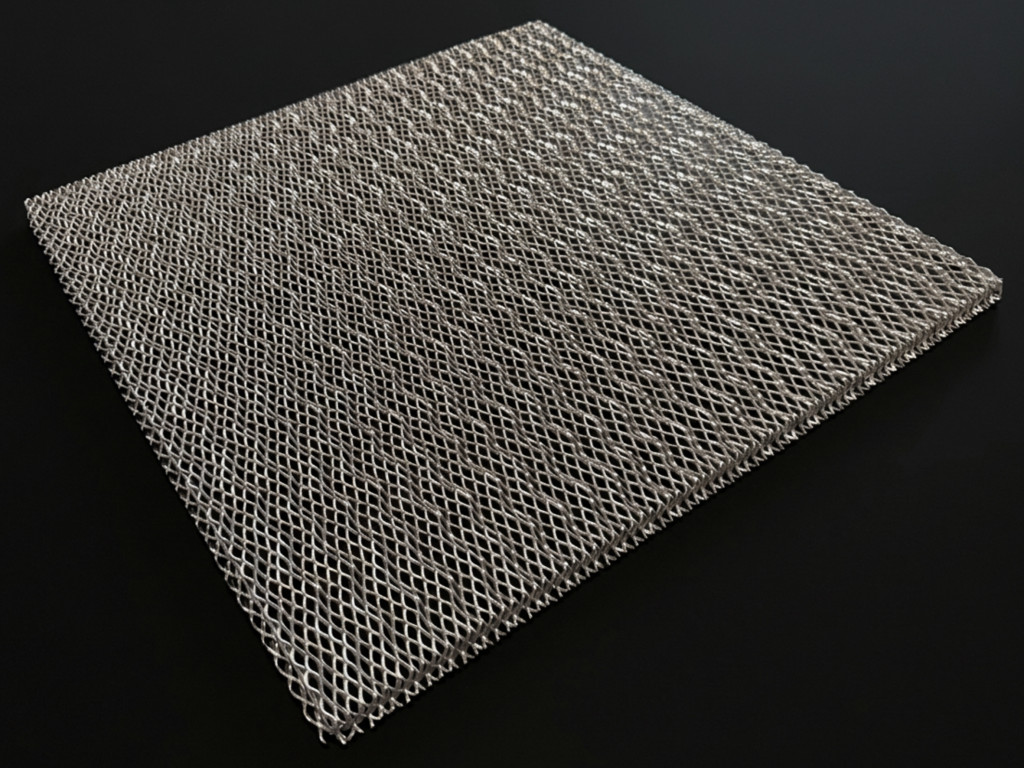

Cassette Evolution H10, maille AFR-LS29 en aluminium anodisé bronze
Cassette Evolution H10, maille AFR-A91.95
Une trame classique, une architecture en profondeur
La cassette Evolution H10 réinterprète le traditionnel plafond modulaire 600 × 600 mm en lui apportant une véritable dimension architecturale.
Réalisée en métal déployé embouti sur une profondeur de 10 mm, elle crée un décaissé régulier par rapport à l'ossature porteuse. Cette différence de niveau génère un jeu subtil d'ombres et de lumière qui donne au plafond une présence graphique et une profondeur nouvelles.
Installée sur une ossature apparente T15 ou T24, la cassette Evolution H10 permet ainsi de conserver les avantages d'un plafond tramé tout en s'affranchissant de l'aspect parfaitement plan d'un plafond conventionnel.
10 mm suffisent pour changer la perception d'un plafond.
Un relief discret, un effet architectural remarquable
L'emboutissage de la maille donne à chaque cassette une géométrie en relief qui anime la surface du plafond.
Selon l'éclairage et le point de vue, les parties en saillie et en retrait créent des variations d'ombre et de lumière. La trame de 600 × 600 mm devient alors un véritable motif architectural.
La répétition des cassettes permet de composer :
- une surface régulière et homogène ;
- un plafond rythmé par une trame géométrique ;
- des effets de profondeur accentués par l'éclairage ;
- des compositions associant plusieurs mailles ou finitions ;
- des plafonds contemporains à forte identité visuelle.
L'Evolution H10 est particulièrement intéressante lorsque le plafond doit participer pleinement à l'expression architecturale du projet.
4 mailles, 4 écritures architecturales

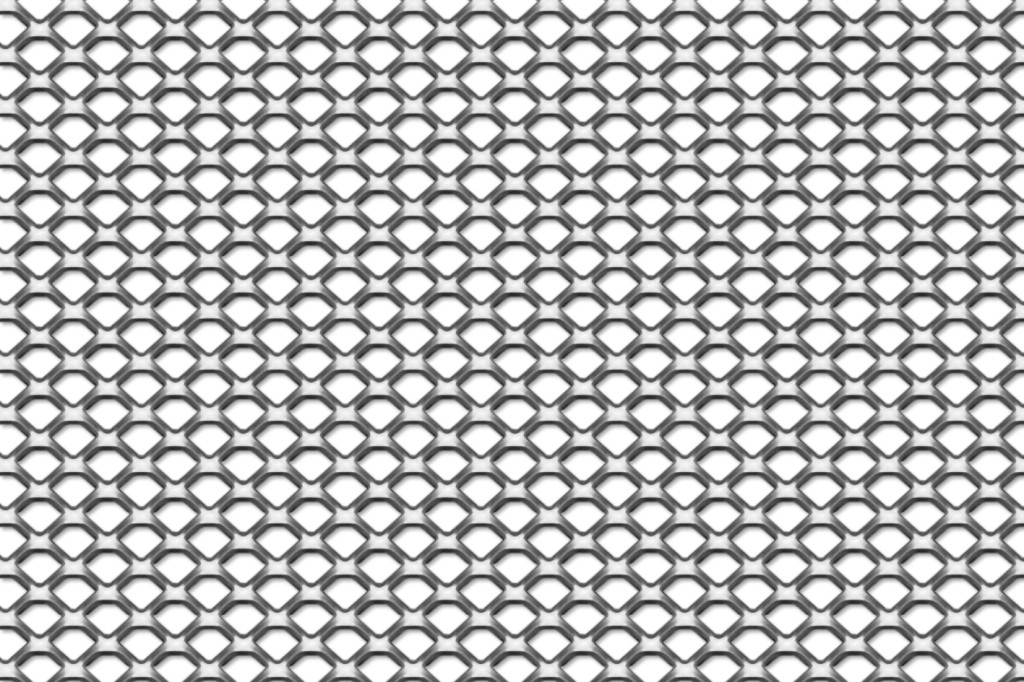

AFR-KD200
Une maille structurée et graphique qui donne au plafond une présence visuelle affirmée
AFR-RB25
Une géométrie plus ouverte permettant de jouer davantage sur la transparence, les ombres et la perception du plénum

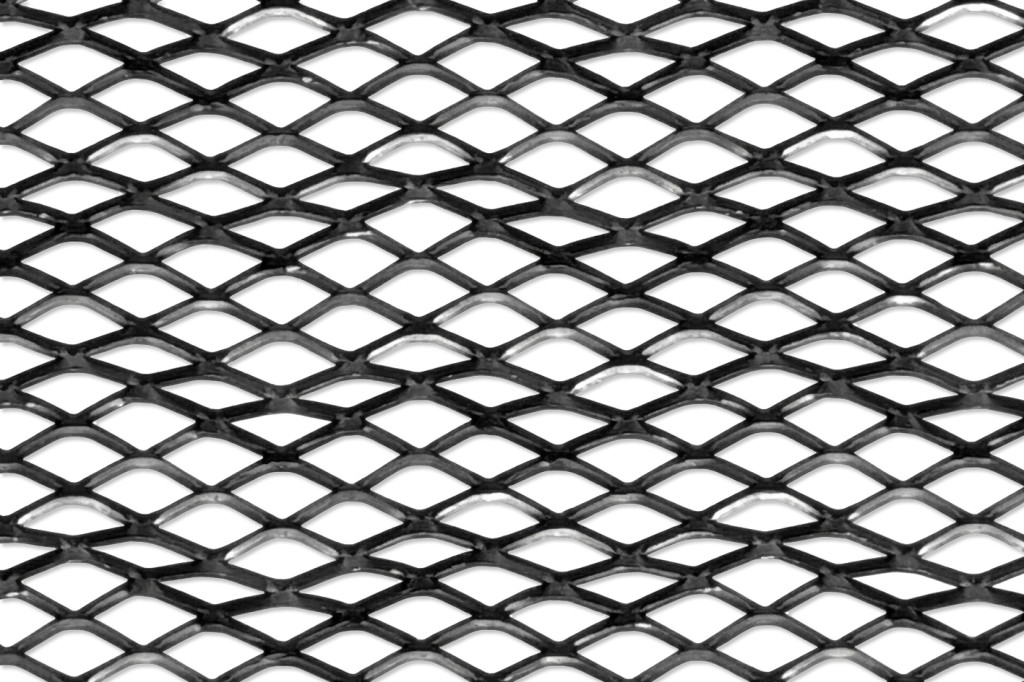

AFR-A91.95
Une maille au dessin contemporain, asymétrique et gaufrée, permettant de créer une surface métallique particulièrement graphique
AFR-LS29

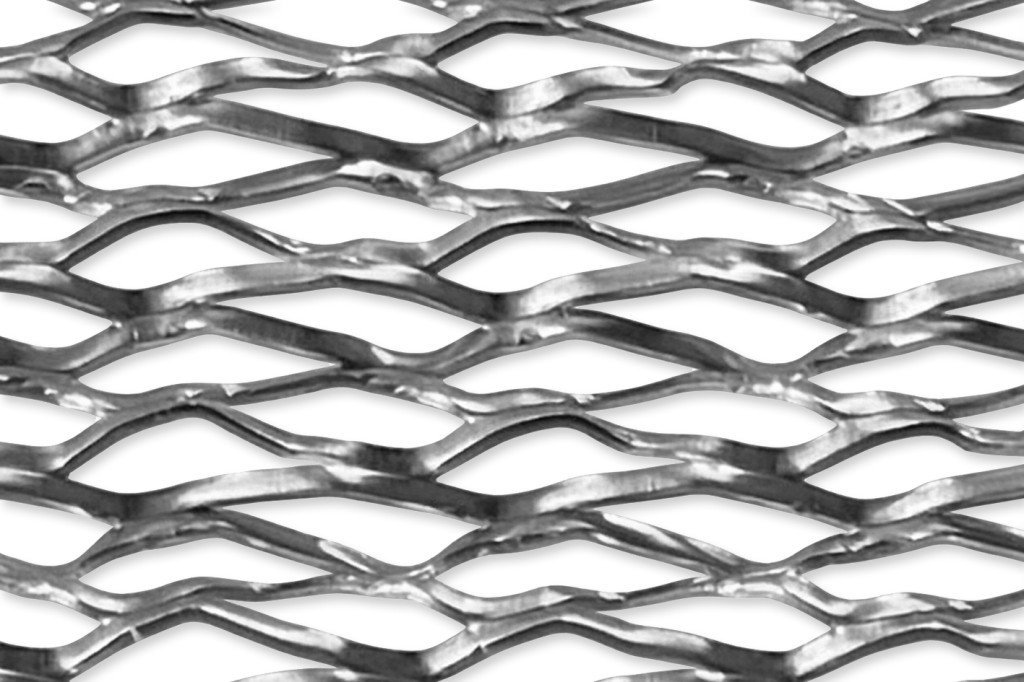

Une maille 3D à l'aspect plus organique et texturé, particulièrement adaptée aux projets recherchant une expression architecturale originale
Une même cassette, quatre identités visuelles
T15 ou T24 : la liberté de choisir son ossature
La cassette Evolution H10 est conçue pour être intégrée dans une trame modulaire 600 × 600 mm.
Elle peut être mise en œuvre sur :
Ossature T15
Pour une ligne de plafond plus fine et plus discrète, lorsque l'on souhaite minimiser visuellement la présence de l'ossature.
Ossature T24
Pour une trame plus affirmée et une solution particulièrement adaptée aux configurations courantes de plafonds modulaires.
Dans les deux configurations, l'emboutissage de 10 mm apporte le relief architectural qui distingue l'Evolution H10 d'une cassette métallique plane.
Acier thermolaqué ou aluminium anodisé
L'Evolution H10 est disponible dans deux grandes familles de matériaux et de finitions.
Acier thermolaqué
Une solution particulièrement adaptée aux projets recherchant une large liberté chromatique.
Le thermolaquage permet de choisir la teinte du plafond dans une vaste palette de couleurs, notamment dans la gamme RAL.
La couleur peut ainsi devenir un véritable outil architectural : contraste avec l'ossature, continuité avec les parois, intégration au concept intérieur ou création d'un plafond monochrome.
Aluminium anodisé
L'anodisation préserve l'aspect métallique du matériau tout en lui apportant une finition durable et élégante.
Elle permet notamment de jouer avec différentes nuances métalliques et de conserver une expression particulièrement contemporaine du métal déployé.
Les avantages de l'Evolution H10
Un plafond qui sort du plan
Les 10 mm d'emboutissage suffisent à créer une véritable perception de profondeur sans nécessiter une structure complexe.
Une trame standard, un résultat hors standard
Le format 600 × 600 mm permet de conserver le principe d'un plafond modulaire tout en obtenant une esthétique beaucoup plus personnalisée.
Une grande liberté architecturale
Quatre mailles, deux familles de matériaux et de nombreuses possibilités de finition permettent d'adapter le plafond à chaque projet.
Un jeu subtil avec la lumière
Le relief de la cassette crée des variations d'ombre et de lumière qui évoluent naturellement selon l'éclairage et le point de vue.
Une solution adaptée aux projets contemporains
L'Evolution H10 apporte une identité forte aux espaces sans avoir recours à des formes complexes ou à des structures suspendues spécifiques.
Une solution rationnelle à mettre en œuvre
Le principe de cassette modulaire et la compatibilité avec les ossatures T15 et T24 permettent de conserver une logique de mise en œuvre familière aux professionnels du plafond.
Applications
La cassette Evolution H10 trouve naturellement sa place dans les projets où le plafond devient un élément essentiel de l'architecture intérieure :
- halls d'accueil
- bureaux et sièges sociaux
- commerces et boutiques
- centres commerciaux
- hôtels et restaurants
- espaces de réception
- bâtiments publics
- établissements scolaires et universitaires
- médiathèques et équipements culturels
- showrooms
- espaces tertiaires
- circulations et espaces communs
Elle peut également être utilisée pour créer des zones de plafond différenciées, en associant plusieurs mailles, couleurs ou orientations afin de matérialiser visuellement différentes fonctions dans un même espace.

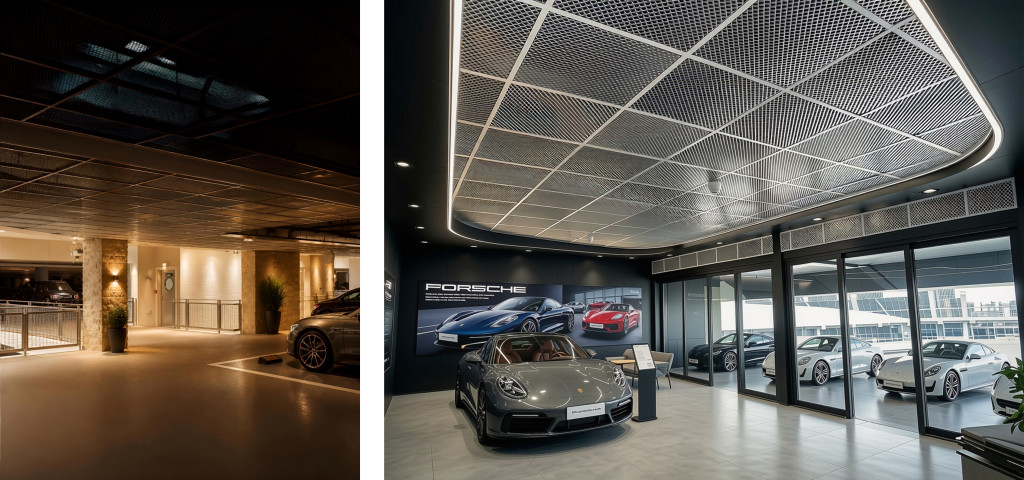

La liberté de composer

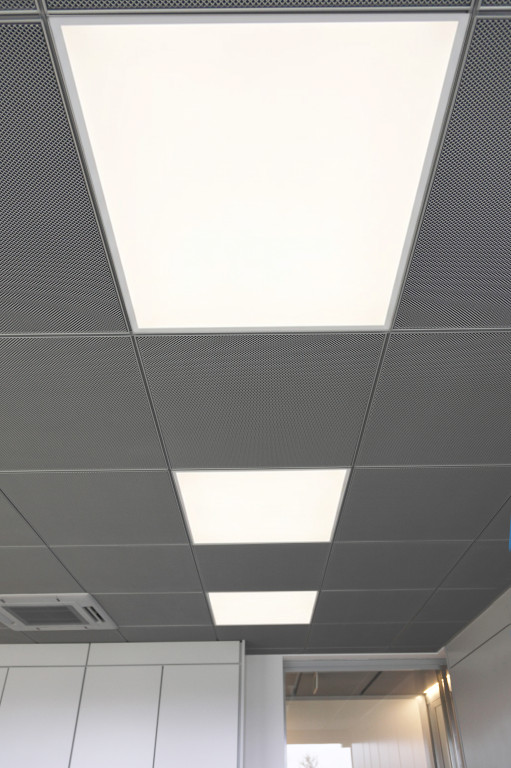

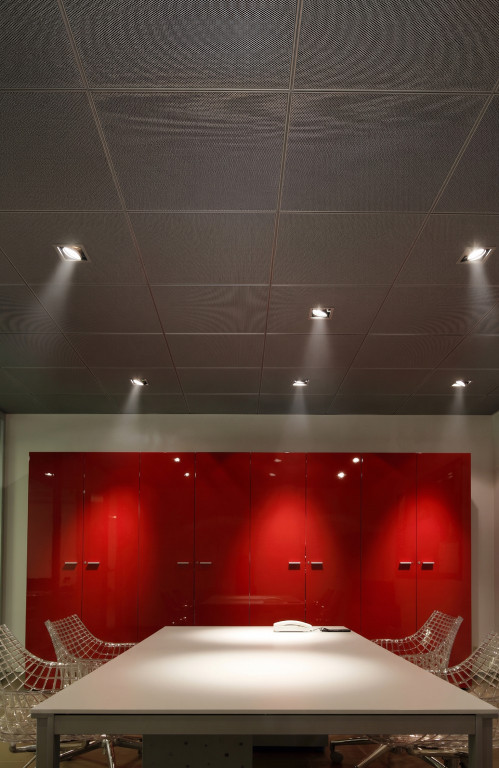

L'Evolution H10 ne se limite pas à une cassette de plafond.
Elle constitue une base de composition architecturale.
Le choix de la maille, du matériau, de la couleur et de l'ossature permet de créer des combinaisons très différentes à partir d'un même principe constructif.
600 × 600 mm + 10 mm de relief + 4 mailles + de multiples finitions :
une trame standard devient une surface architecturale personnalisable.
Caractéristiques principales
|
Caractéristique |
Evolution H10 |
|
Type |
Cassette de plafond modulaire |
|
Matériau |
Acier ou aluminium |
|
Technologie |
Métal déployé embouti |
|
Relief |
10 mm |
|
Format de trame |
600 × 600 mm |
|
Ossature |
T15 ou T24 |
|
Mailles disponibles |

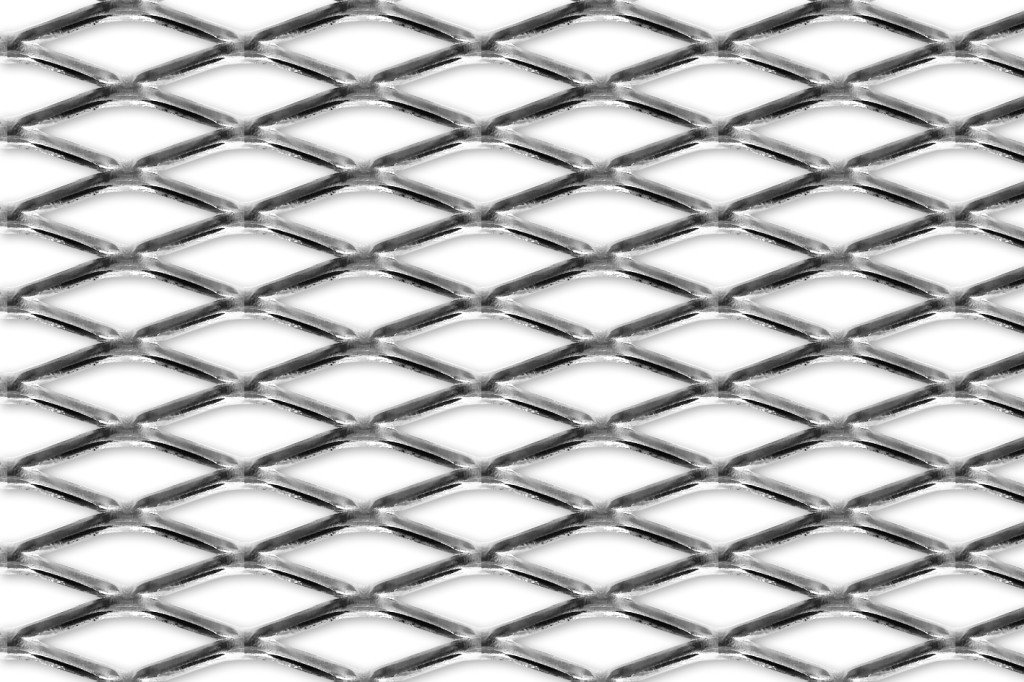

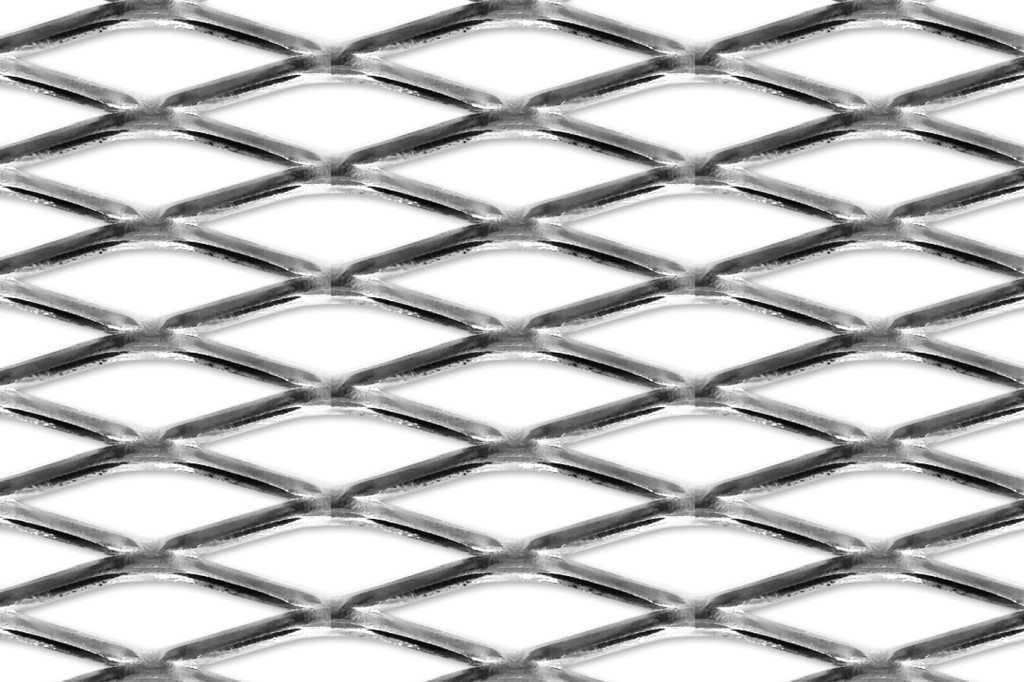

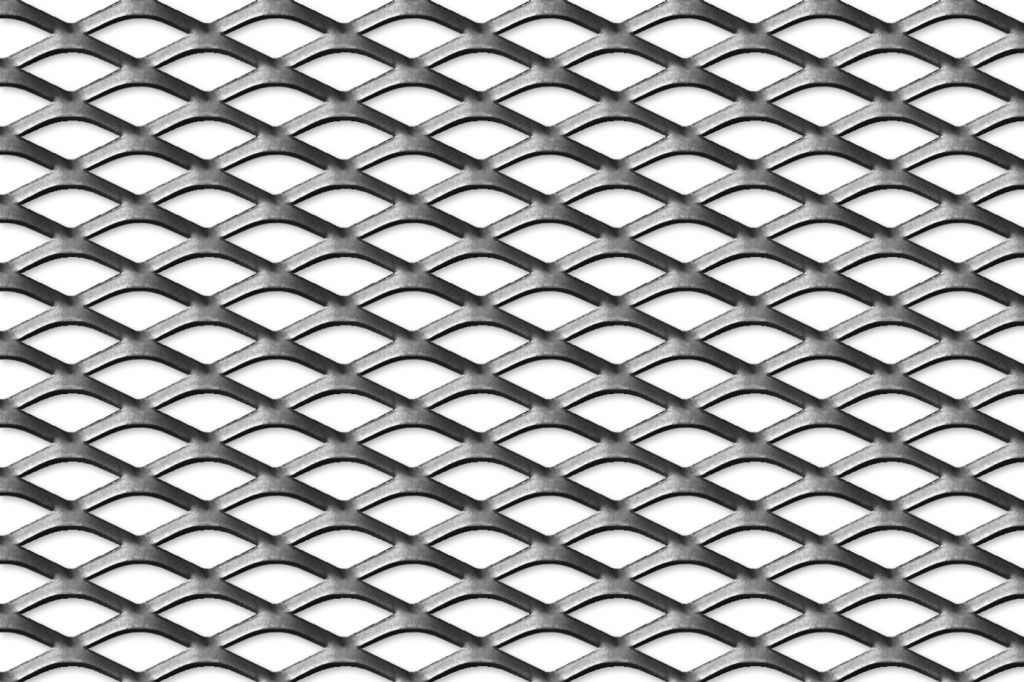

AFR-KD200 · AFR-RB25 · AFR-A91.95 · AFR-LS29 |
|
Finition acier |
Thermolaquage |
|
Finition aluminium |
Anodisation |
Evolution H10 : Le métal déployé sort du plan pour entrer dans l'architecture.
Une solution AFRACOM conçue pour les architectes et les projets qui recherchent autre chose qu'un plafond standard.
Cassettes Clip-In en inox poli miroir pour faux-plafond métallique architectural
Une signature AFRACOM
Les cassettes Clip-In en inox miroir d'AFRACOM incarne la philosophie de l'entreprise – Le Métal Haute Couture : transformer un matériau technique en un élément architectural d'exception. Son inox miroir lisse, embossé ou froissé, en tôle pleine ou perforée, conjugue esthétique, lumière et performance acoustique pour donner naissance à des plafonds spectaculaires, capables de sublimer les espaces les plus prestigieux.

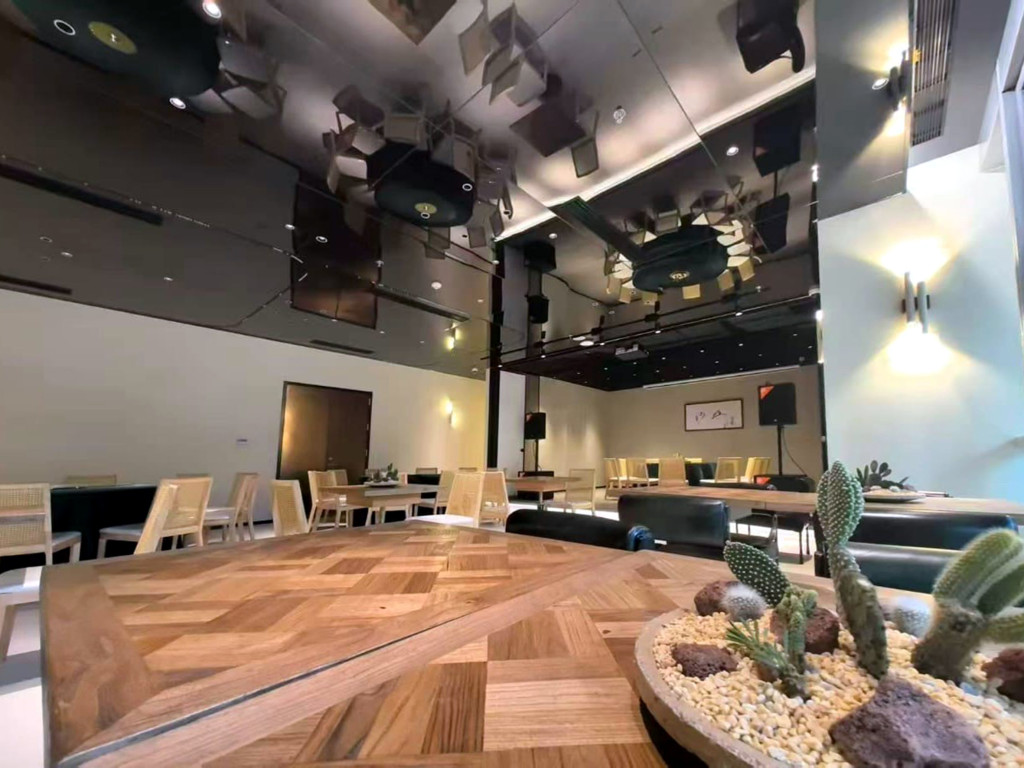

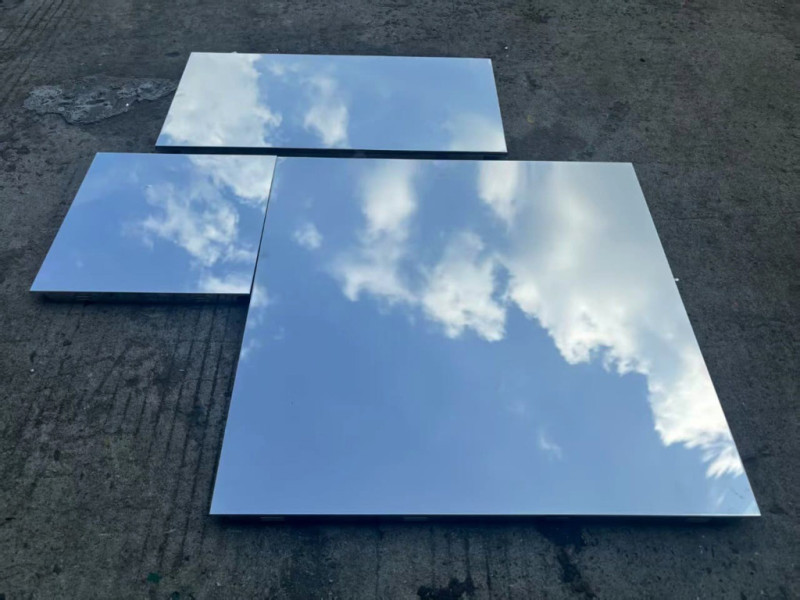

Cassette Clip-In inox poli miroir lisse
Idéale pour créer un plafond participant pleinement à l'identité d'un lieu, la cassette Clip-In en inox poli miroir AFRACOM transforme le faux-plafond en véritable élément d'architecture. Sa finition miroir reflète la lumière, agrandit visuellement les volumes et confère aux espaces une esthétique résolument contemporaine.
Conçue pour les projets exigeants, elle associe élégance, durabilité et simplicité de mise en œuvre grâce au système Clip-In standard.
APPLICATIONS
- Hall d'hôtel
- Hall d'entreprise
- Hall d'immeuble d'habitation
- Aéroport
- Gare
- Musée
- Centre commercial
- Salle de spectacle
- Stade

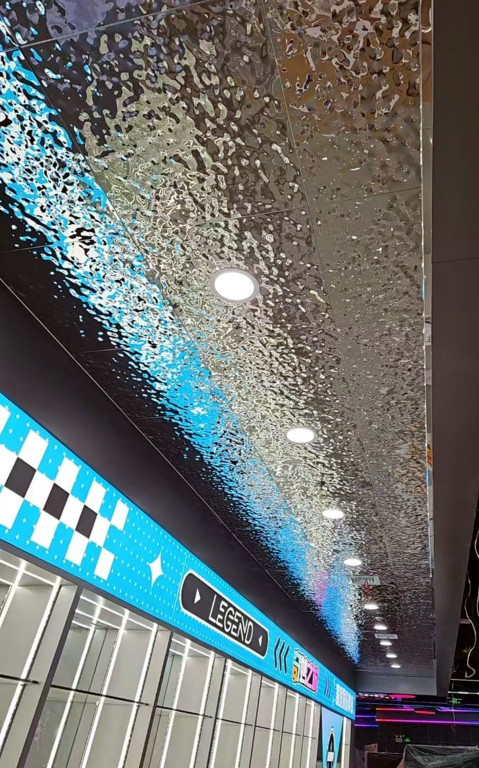

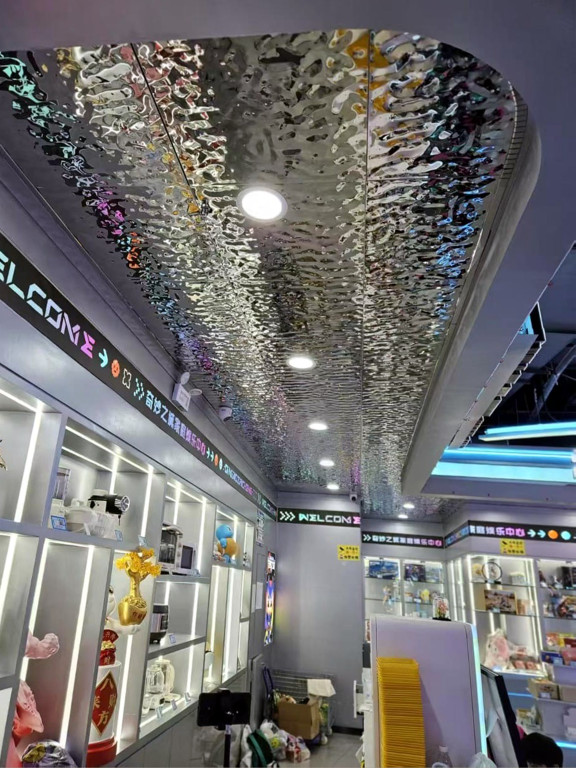

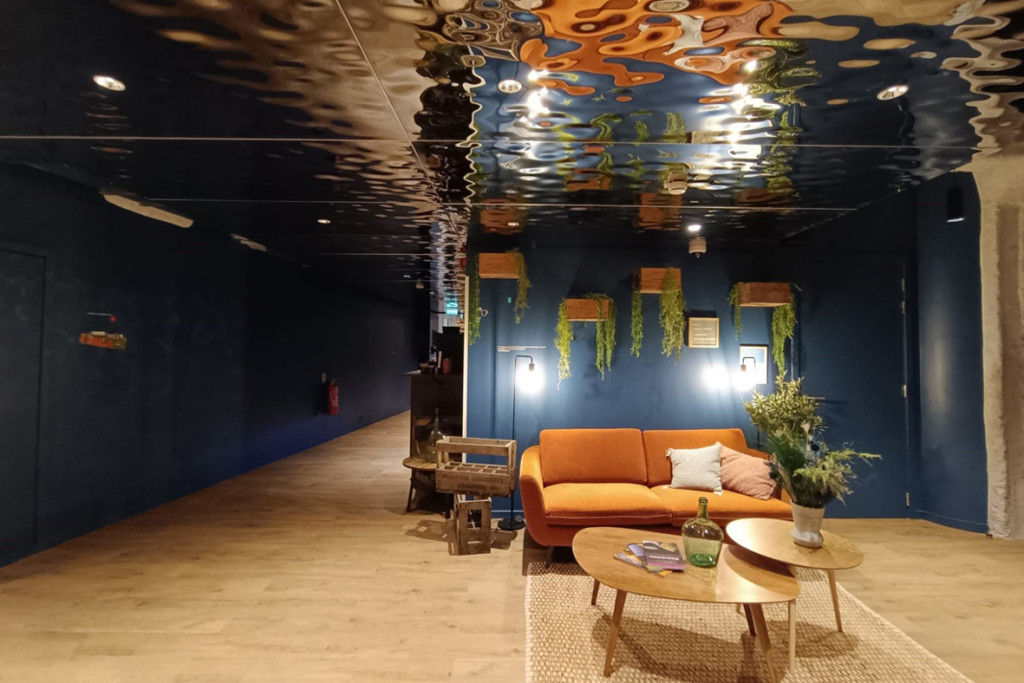

Cassette Clip-In en inox poli miroir embossé Water Reflect
La lumière ne se réfléchit plus…Elle prend vie.

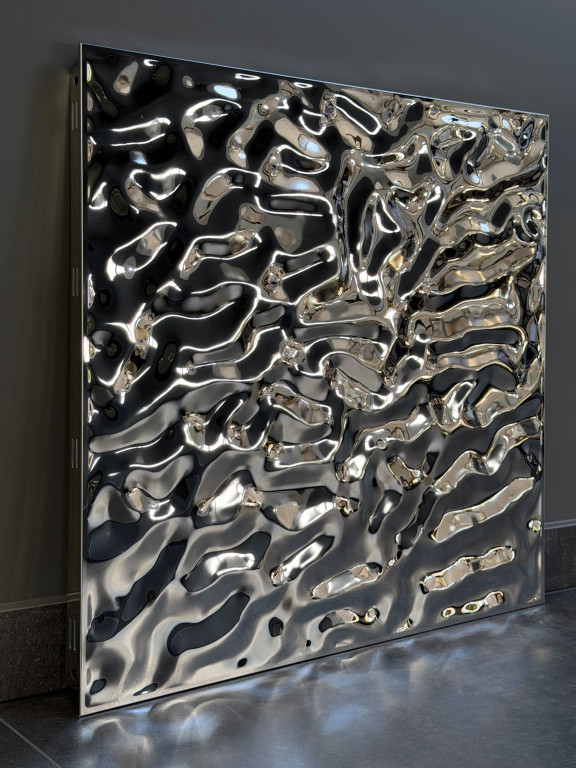

Inspirée des ondulations naturelles de l'eau, la cassette Water Reflect crée un plafond vivant dont les reflets évoluent selon le point de vue, l'éclairage et le déplacement des visiteurs.
Chaque plafond devient une œuvre architecturale.
LES AVANTAGES
- plafond spectaculaire
- effet premium
- réflexion dynamique
- signature architecturale
- personnalisation des espaces
APPLICATIONS
- Hôtel
- Casino
- Restaurant gastronomique
- Boutique de luxe
- Galerie commerciale
- Salon VIP
- Aménagement de lieu événementiel

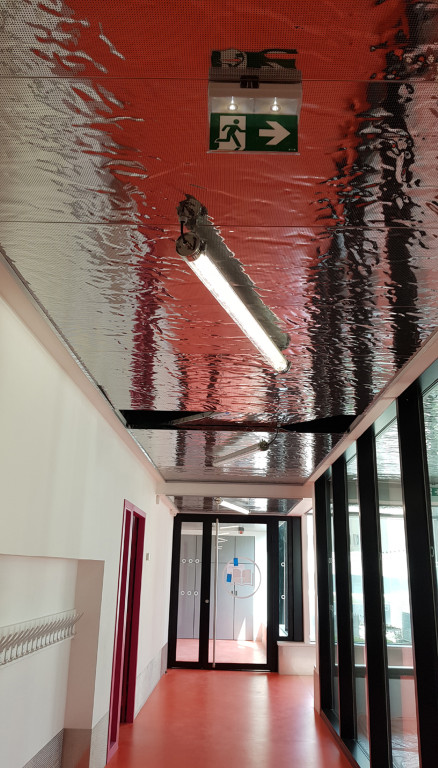

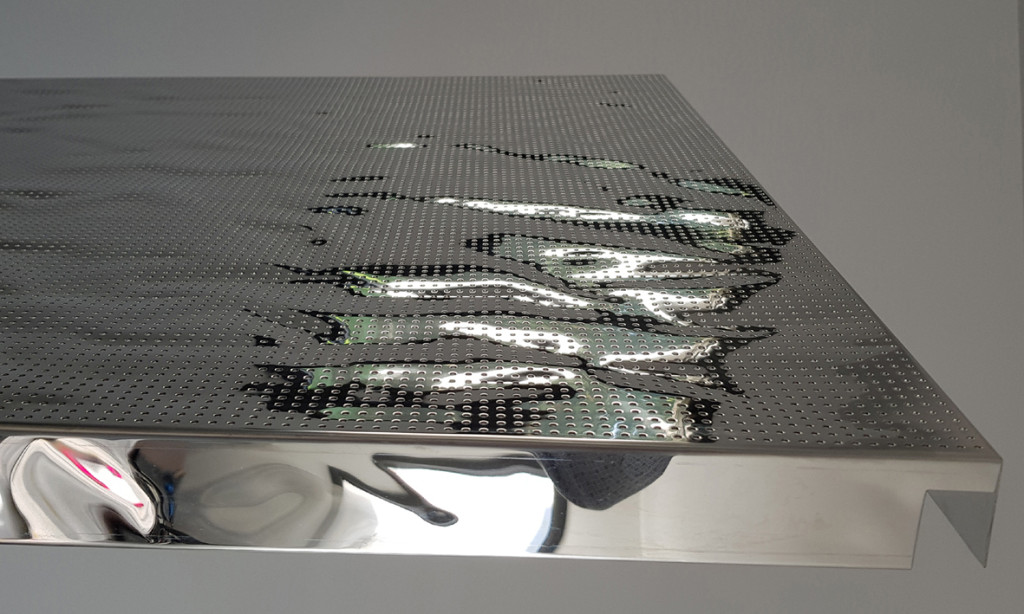

Cassette Clip-In AFR-Ripple Mirror
La cassette AFR Ripple Mirror est un plafond métallique d'exception réalisé en acier inoxydable poli miroir, dont la surface subtilement froissée crée un jeu permanent de reflets, de lumière et de mouvement. Associée à une perforation acoustique de haute précision, elle transforme le plafond en un véritable élément de design tout en améliorant le confort sonore des espaces.
Le relief de surface capte la lumière naturelle et artificielle pour produire des effets visuels changeants selon le point d'observation. Chaque plafond devient une composition vivante qui apporte profondeur, élégance et personnalité à l'architecture intérieure.
Compatible avec les systèmes Clip-In standards, cette cassette garantit un alignement parfait, une finition sans fixation apparente et une intégration harmonieuse dans les projets les plus exigeants.
LES POINTS FORTS
Une signature architecturale unique
- Acier inoxydable poli miroir haute qualité.
- Relief froissé exclusif créant un effet de mouvement permanent.
- Reflets élégants qui valorisent les volumes et la lumière.
- Aspect luxueux et contemporain.
Performance acoustique
- Perforation optimisée pour l'absorption acoustique.
- Compatible avec voile acoustique noir ou blanc.
- Possibilité d'intégrer différents absorbants selon les performances recherchées.
- Amélioration du confort sonore dans les grands espaces.
Mise en œuvre simple
- Compatible avec les ossatures Clip-In standards.
- Surface parfaitement plane.
- Fixations totalement invisibles.
- Démontage rapide pour accéder aux réseaux techniques.
Durabilité
- Acier inoxydable résistant à la corrosion.
- Insensible à l'humidité.
- Entretien facile.
- Longévité exceptionnelle.
Matériau recyclable à 100 %
APPLICATIONS
La cassette AFR-Ripple Mirror est particulièrement adaptée aux projets recherchant une forte identité esthétique associée à de hautes performances techniques :
- hall d'accueil prestigieux
- siège sociau
- hôtel haut de gamme
- boutique de luxe
- centre commerciaux
- musée et espace culturel
- salle de spectacle
- centre de congrès
- aéroport et gare
- restaurant contemporain
- espace événementiel
- bâtiment public d'exception
- showrooms
- espace VIP
- salle de réception
Pourquoi choisir un plafond en inox poli miroir ?
- Mise en valeur des espaces
- Réflexion naturelle de la lumière
- Aspect haut de gamme
- Entretien
- Durabilité
- Résistance à la corrosion
Caractéristiques techniques
|
Caractéristique |
Valeur |
|
Matière |
Inox poli miroir |
|
Formats (mm) |
600x600 - 600x1200 (ou sur mesure à la demande) |
|
Pose |
Clip-In |
|
Démontable |
Oui |
|
Corrosion |
Excellente |
|
Entretien |
Très facile |
Système de pose Clip-In pour cassette métallique
Le système clip-in (ou clipsable) pour faux plafond métallique est une technique de suspension sur ossature cachée où les cassettes (dalles) métalliques s'emboîtent par simple pression dans des profilés porteurs. Il offre une surface plane, monolithique et uniforme, sans éléments de fixation visibles.
Principe de fonctionnement et structure
- Ossature dissimulée : La structure primaire (tiges filetées et cavaliers) est fixée au plafond d'origine, supportant des profilés secondaires spécifiques (généralement en forme de Z, de U ou de profilés triangulaires).
- Emboîtement par pression : Les bords pliés de la cassette métallique sont conçus pour faire office de ressort. Lors de la pose, la dalle est poussée vers le haut et se clipse directement dans le rail.
- Effet visuel : Une fois assemblées, les dalles forment une surface lisse et continue. Les joints sont très fins et réguliers.
Démontage et maintenance
- Accessibilité : Chaque cassette peut être démontée individuellement pour un éventuel remplacement ou une intervention technique dans le plénum (accès aux réseaux).
- Technique de déclipsage : L'ouverture se fait par le bas à l'aide d'un outil spécifique (ou spatule de dégrafage) qui permet de déverrouiller le clip de la dalle.
- Options d'ouverture : Certains systèmes disposent d'un mécanisme à crochet permettant à la dalle de basculer (rabattable) plutôt que de tomber complètement, facilitant l'accès au plénum (espace technique au-dessus du plafond).
Avantages principaux
- Esthétique : Design épuré, idéal pour les grands espaces architecturaux (aéroports, bureaux, centres commerciaux).
- Stabilité et sécurité : L'accrochage mécanique garantit une parfaite planéité des panneaux et les empêche de bouger, même en cas de courants d'air ou de nettoyage.
- Hygiène : L'absence d'ossature apparente limite l'accumulation de poussière.
- Acoustique : Les cassettes peuvent être pleines ou perforées et combinées avec un voile acoustique pour une excellente absorption des bruits

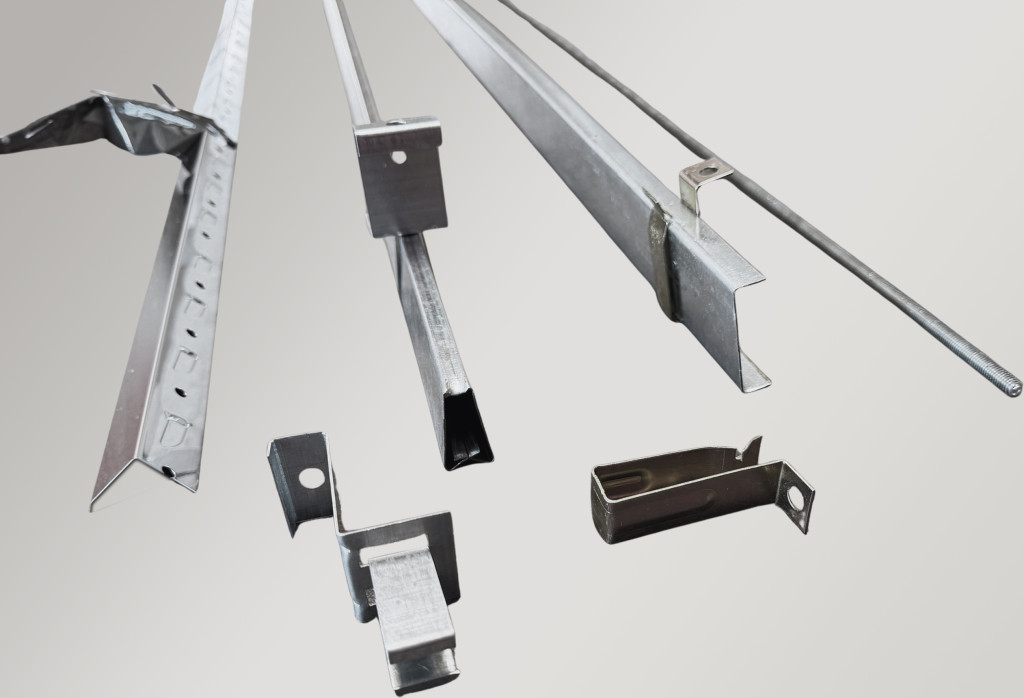

Les Accessoires
Les accessoires nécessaires pour la mise en oeuvre des cassettes Clip-In AFRACOM sont des articles standards qu'on peut trouver chez les différents fournisseurs connus du marché.
OSSATURE PRIMAIRE
- Fourreau
- Eclisse
- Attache
- Tige filetée
OSSATURE SECONDAIRE
- Profil porteur
- Clips
- Profil de rive
Bacs autoportants
Les bacs autoportants en métal déployé offrent une solution performante pour la réalisation de faux-plafonds métalliques architecturaux. Leur grande portée limite les ossatures intermédiaires et réduit le nombre de joints visibles, pour un rendu plus homogène et contemporain.
Le métal déployé associe transparence, relief et jeux de lumière, tout en facilitant l’intégration de l’éclairage, de la ventilation, du désenfumage et des équipements techniques. Associé à un absorbant dans le plénum, il permet également de créer un plafond acoustique efficace.
Robustes et démontables, les bacs garantissent un accès simple aux réseaux techniques et facilitent la maintenance.

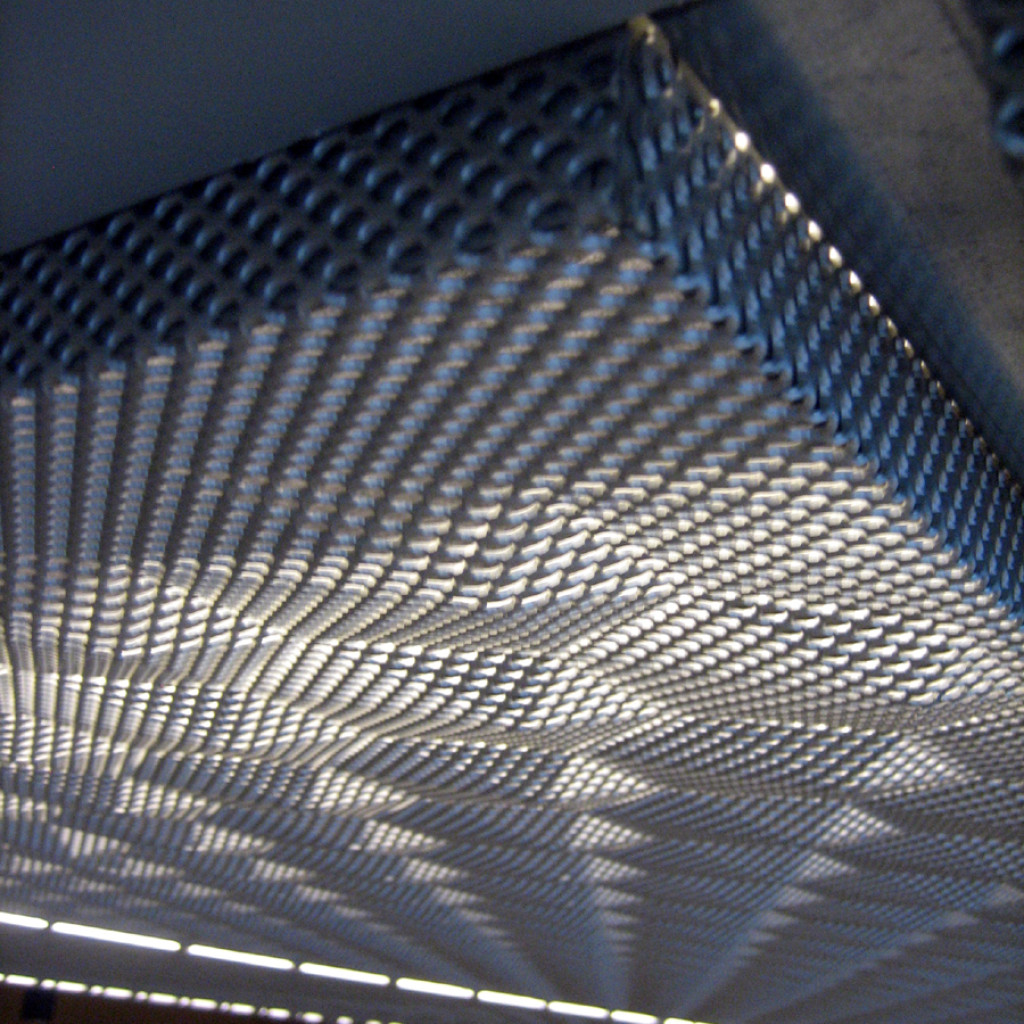

AFR-Crystal 100-TAU30

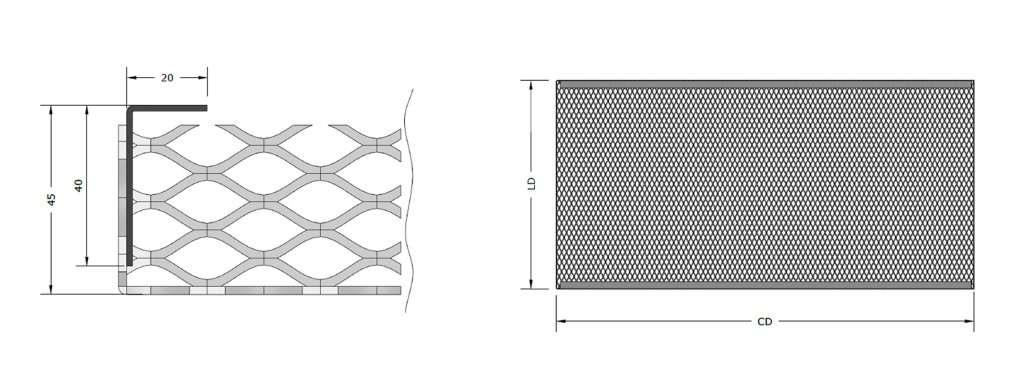

Bac D5S
Bac D5S en métal déployé – Cassette autoportante grande longueur

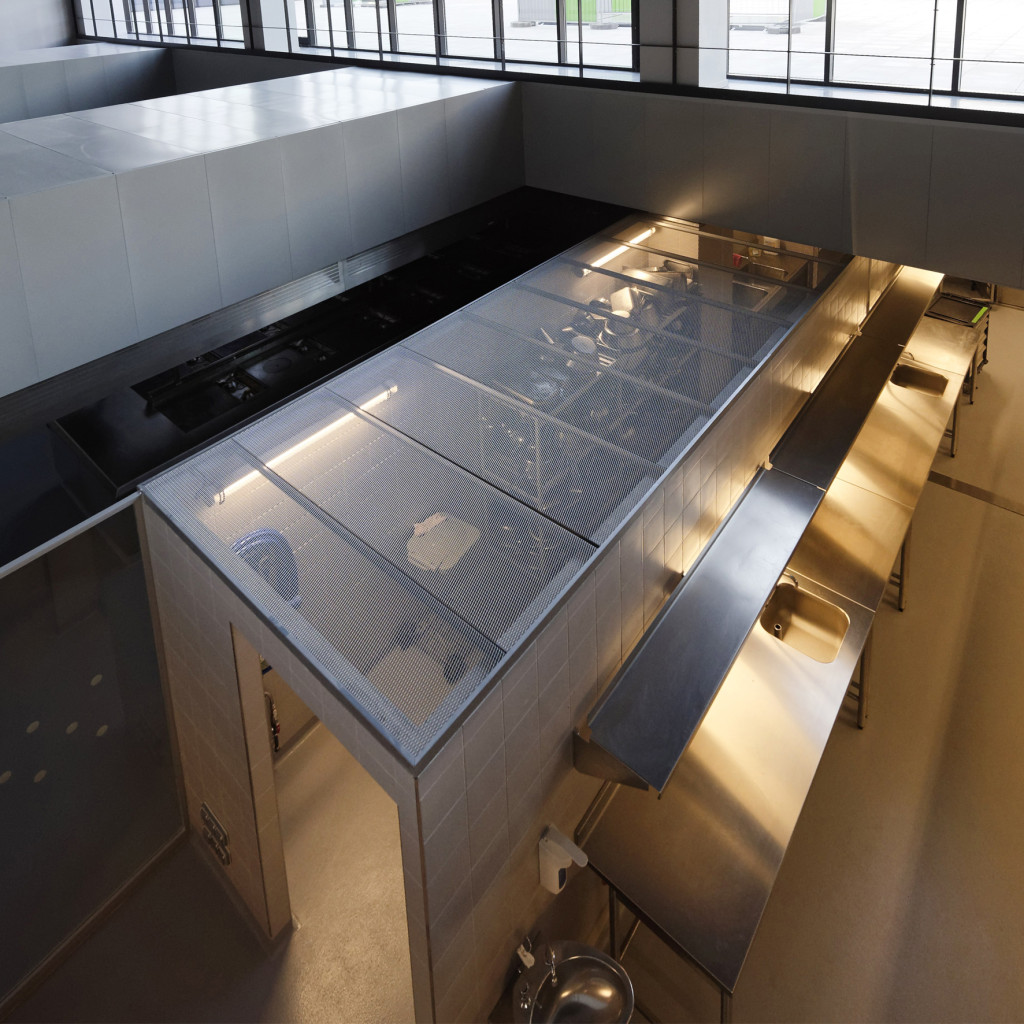

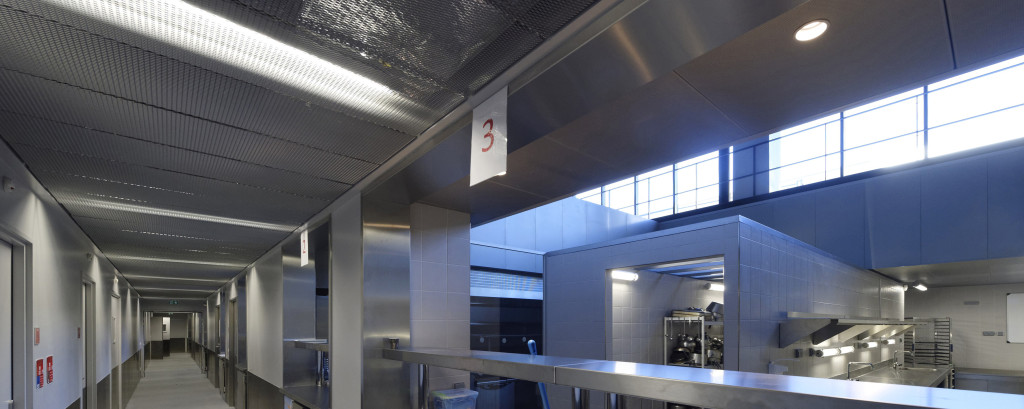

Lycée Hôtelier - Guyancourt
Une cassette en métal déployé renforcée pour les plafonds de grande portée
Le bac D5S en métal déployé est une cassette métallique renforcée conçue pour réaliser des plafonds autoportants de grande longueur.
Sa conception repose sur une cassette en métal déployé dont les deux longs côtés sont pliés et renforcés par deux cornières métalliques soudées à l'intérieur des rives. Ces renforts augmentent considérablement l'inertie du bac et lui permettent de conserver une bonne rigidité sur sa longueur.
En dimensionnant précisément les cornières de renfort en fonction des dimensions du projet, Afracom peut réaliser des bacs D5S jusqu'à 3000 mm de longueur, tout en recherchant une planéité compatible avec les exigences d'un plafond architectural.
Le bac D5S est ainsi particulièrement adapté aux projets qui recherchent de grandes longueurs, moins de raccords et une architecture de plafond plus lisible.

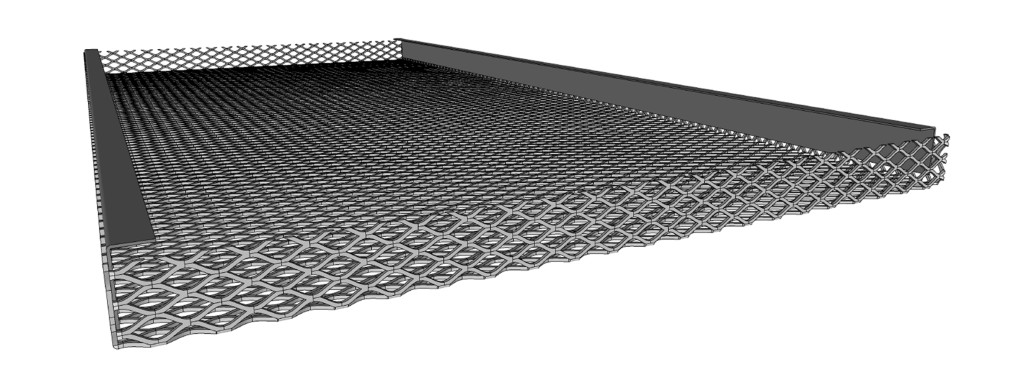

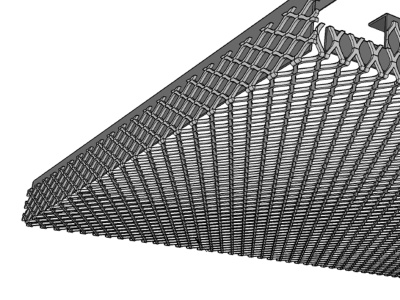

Le principe du bac D5S
Le D5S est conçu comme un élément de plafond autoportant.
Chaque bac prend appui uniquement sur deux extrémités, ce qui permet de franchir une longueur importante sans multiplier les points de suspension ou les appuis intermédiaires. L'ossature porteuse peut être composée de T35 ou un profil à joint creux et un cornière en rive.
La rigidité du bac est obtenue par la combinaison de plusieurs éléments :
- une cassette réalisée en métal déployé
- des rives longitudinales pliées
- deux cornières de renfort soudées à l'intérieur des longs côtés
- un dimensionnement des renforts adapté à la longueur du bac
Cette conception permet de transformer une simple surface de métal déployé en un élément de plafond rigide et autoportant, capable de conserver une géométrie régulière sur de grandes longueurs.
Jusqu'à 3000 mm de longueur
L'un des principaux intérêts du bac D5S réside dans sa capacité à réaliser des éléments de grande longueur.
Avec un dimensionnement adapté des cornières de renfort, les bacs peuvent atteindre 3000 mm de longueur.
Cette possibilité permet de réduire le nombre de cassettes nécessaires pour couvrir une surface et donc de limiter le nombre de raccords.
Le plafond gagne en continuité et en lisibilité :
plus de longueur, moins de raccords, une trame architecturale plus maîtrisée.
La longueur maximale dépend naturellement des dimensions du bac, de la géométrie du métal déployé, des caractéristiques des renforts et des contraintes propres au projet. Une étude peut être réalisée par Afracom pour déterminer la configuration appropriée.
Une ossature visible qui devient un élément architectural
Le choix du bac D5S implique une ossature visible dans une direction.
Cette caractéristique n'est pas nécessairement une contrainte. Elle peut au contraire devenir un véritable outil de conception architecturale.
La structure visible permet de matérialiser régulièrement les séparations entre les bacs et de créer une trame graphique dans le plafond.
Dans un projet architectural, ces lignes peuvent être utilisées pour :
- rythmer une grande surface
- accompagner la géométrie du bâtiment
- souligner une perspective
- matérialiser des joints creux
- créer une séparation visuelle entre les éléments
- intégrer un éclairage linéaire
- renforcer l'identité graphique du plafond
Le système constructif participe ainsi directement à l'esthétique du projet.

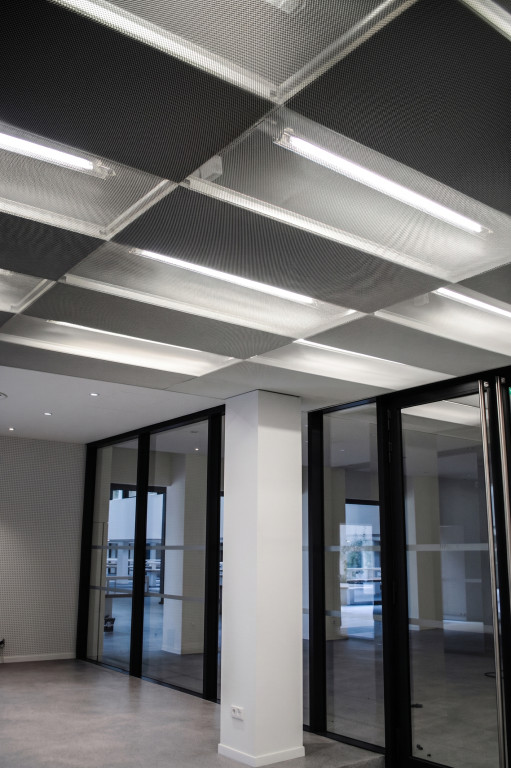

Sorbonne Université - Paris Jussieu

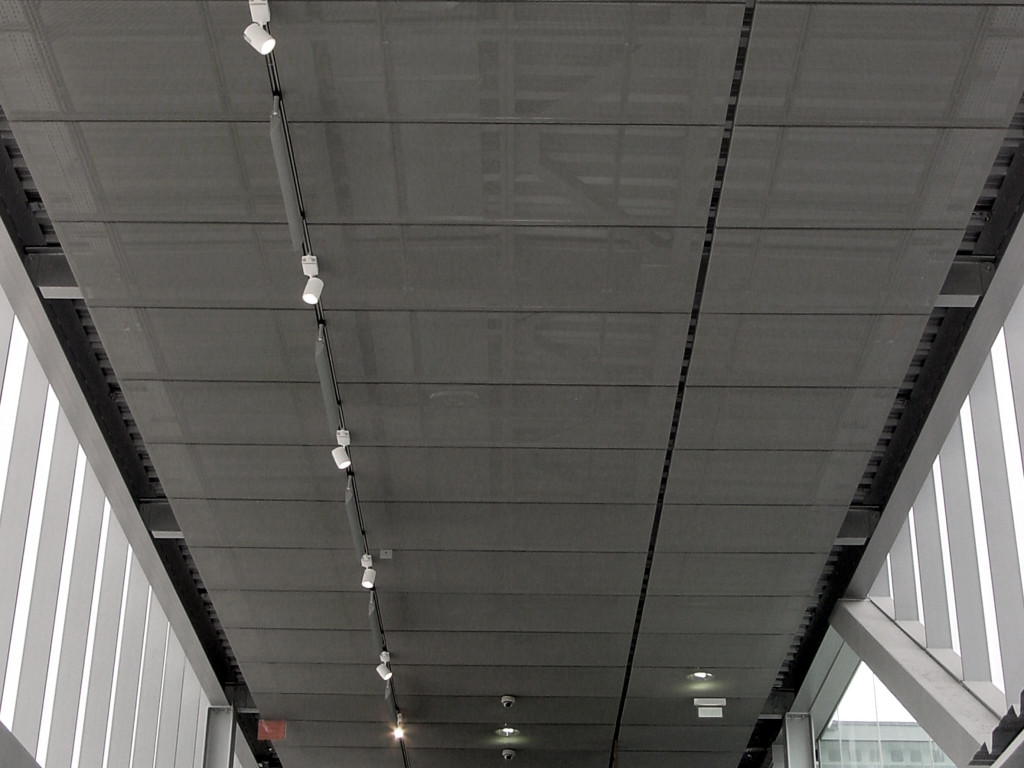

Des joints creux pour structurer le plafond
Avec le D5S, les espaces entre les bacs peuvent être volontairement conservés afin de créer des joints creux réguliers.
Ces joints permettent de donner du rythme au plafond et de renforcer la perception de la longueur des éléments.
Ils peuvent être particulièrement intéressants dans les projets où l'architecte souhaite obtenir une trame répétitive et maîtrisée, sans chercher à masquer totalement le principe constructif.
Le joint devient alors une ligne graphique qui accompagne le dessin du plafond.

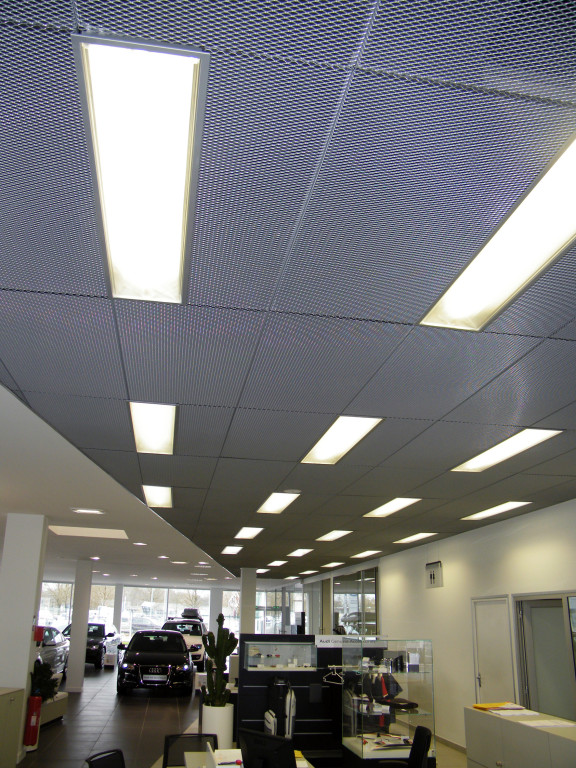

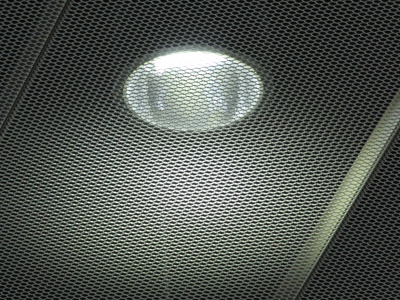

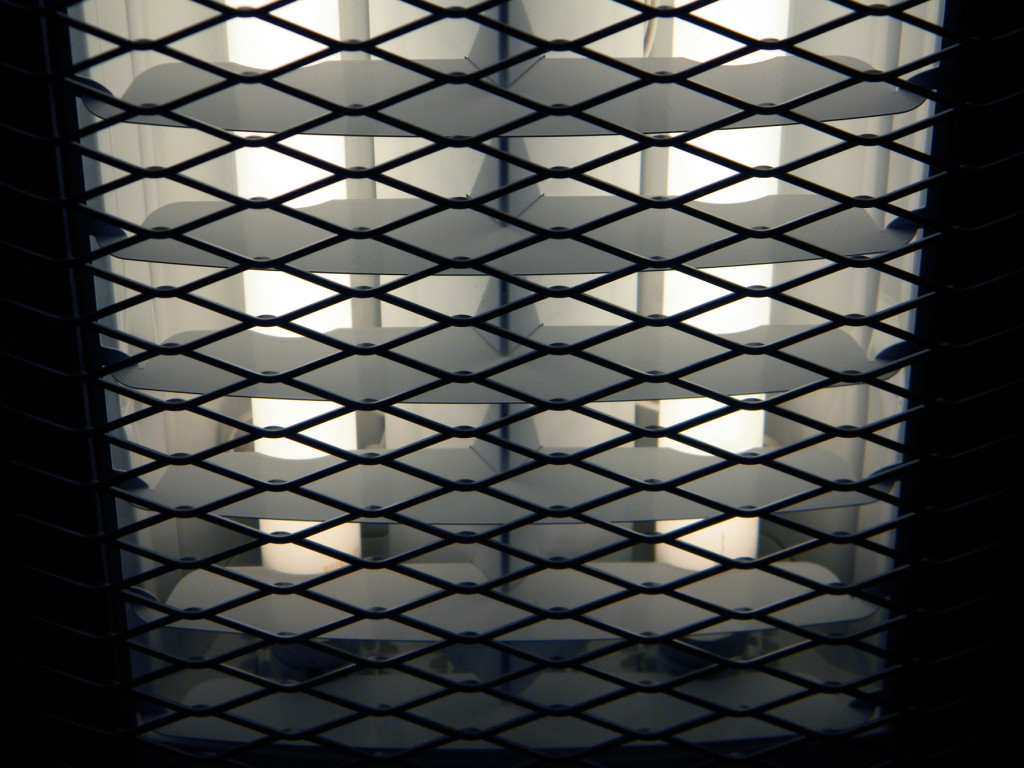

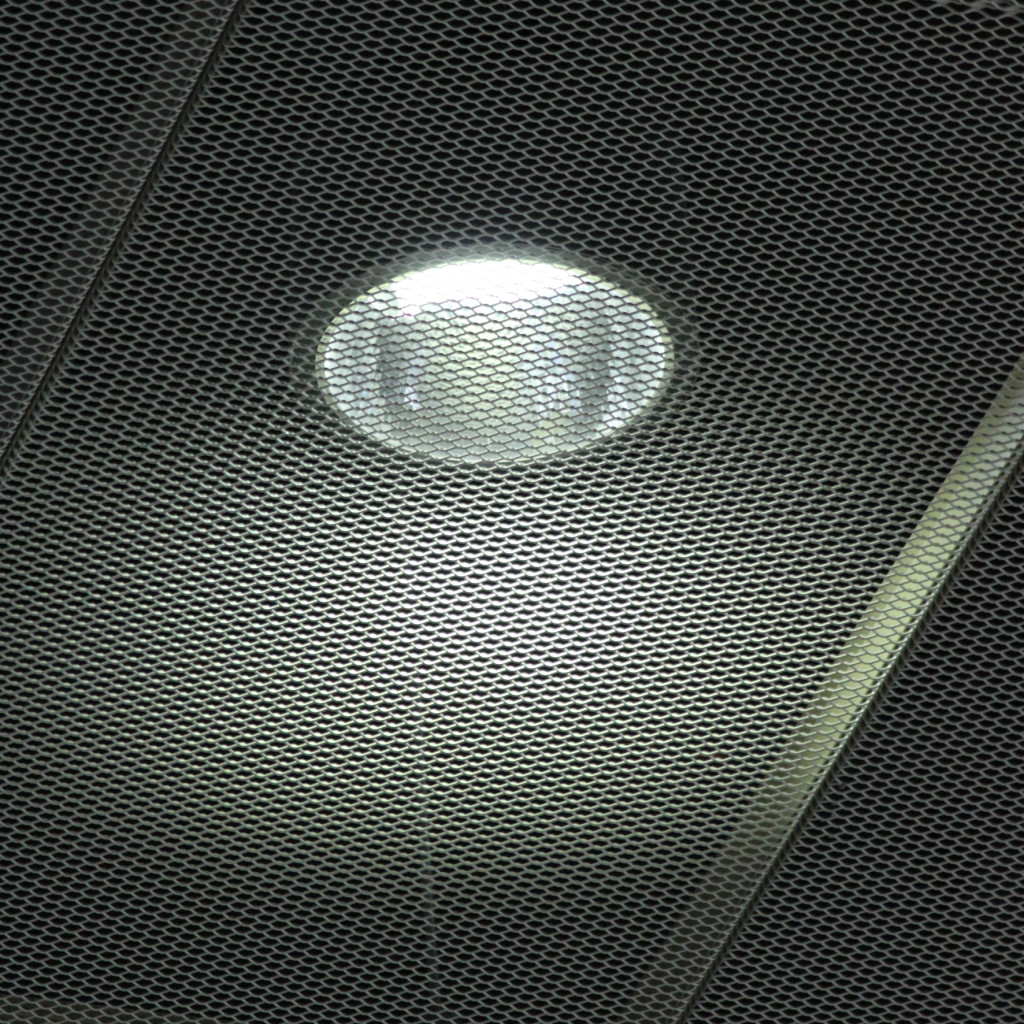

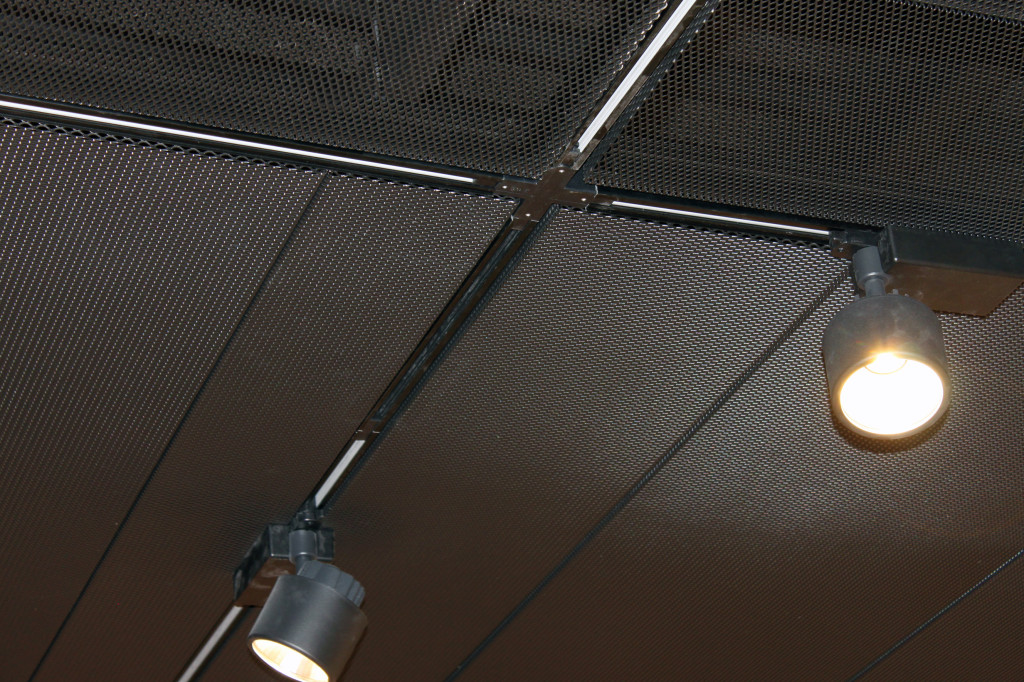

Intégrer un éclairage filant entre les bacs

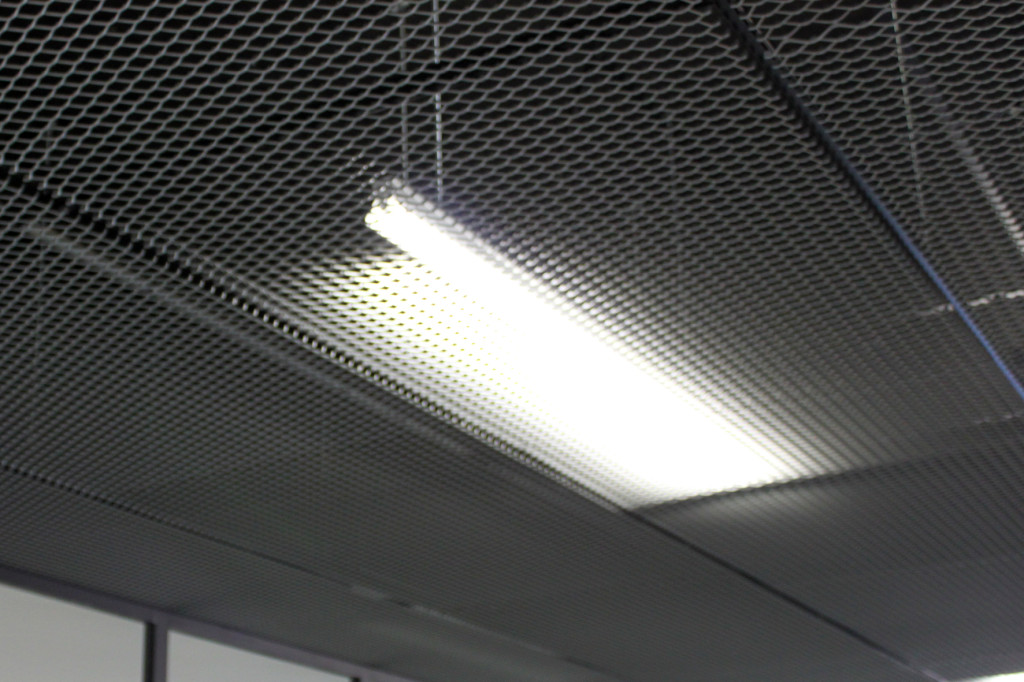

La configuration du D5S se prête également à l'intégration d'un système d'éclairage linéaire ou filant entre les bacs.
Les lignes régulières formées par les espaces entre les éléments peuvent accueillir des luminaires continus et créer une composition associant directement lumière et plafond.
Cette solution permet notamment de réaliser :
- des lignes lumineuses continues
- des trames lumineuses régulières
- des effets de perspective
- un éclairage intégré au dessin du plafond
- des compositions lumineuses adaptées à la géométrie de l'espace
Le plafond et l'éclairage peuvent ainsi être pensés comme un seul ensemble architectural.

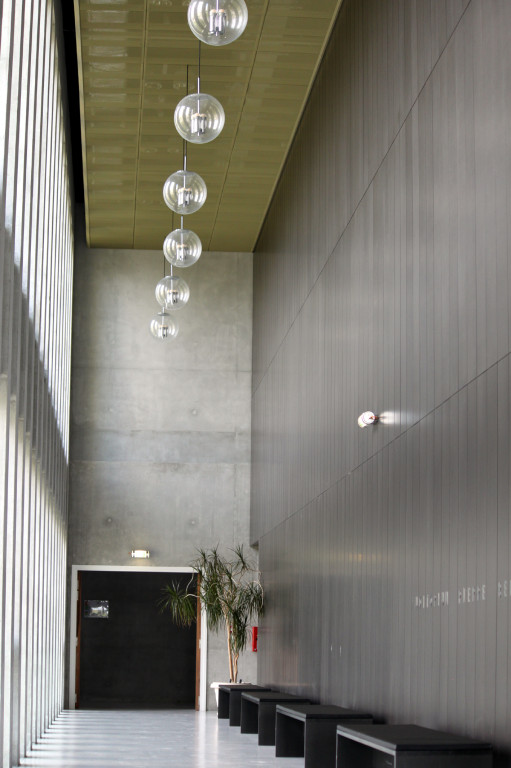

HEC - Jouy-en-Josas
La rigidité d'une cassette renforcée + la légèreté visuelle du métal déployé + la liberté d'un produit fabriqué sur mesure.
Un plafond adapté aux contraintes techniques du bâtiment
Le bac D5S ne se limite pas à une fonction esthétique.
Sa structure en métal déployé permet de conserver une certaine ouverture entre le local et le plénum, ce qui facilite l'intégration des équipements techniques.

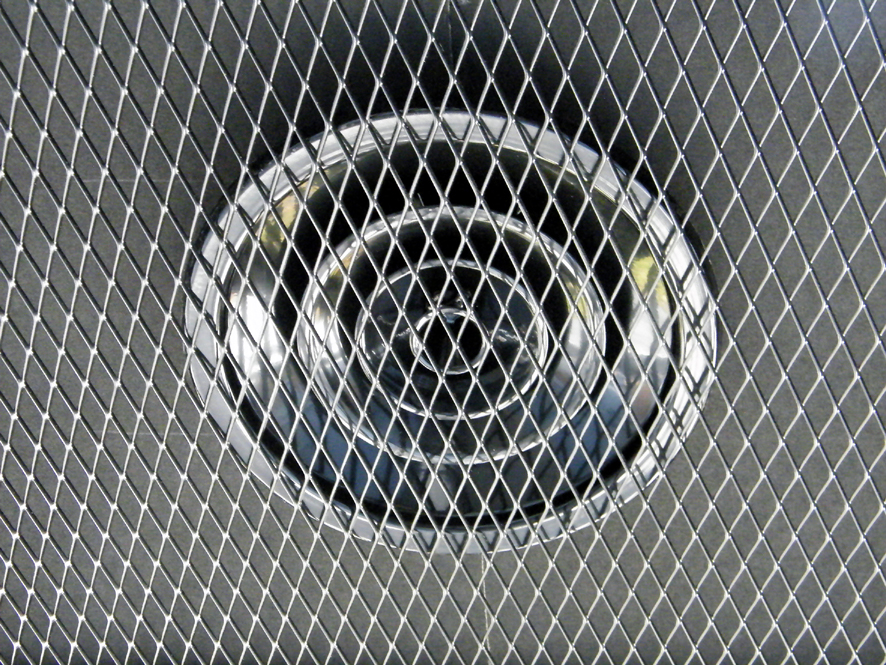

Le système peut notamment être étudié en présence de :

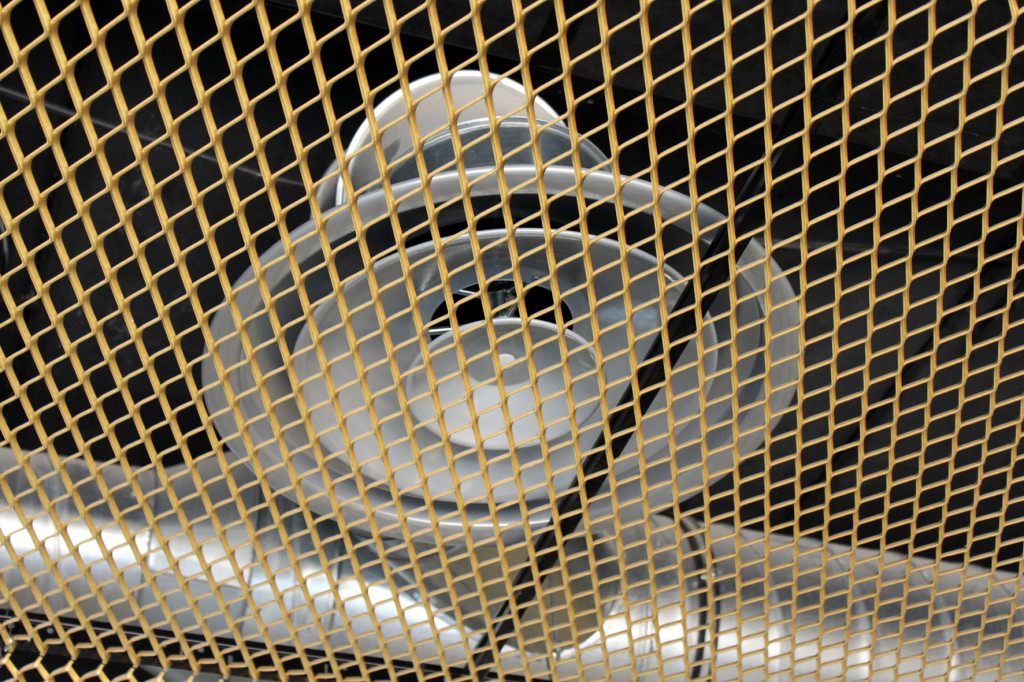

- réseaux de ventilation
- systèmes d'éclairage
- sprinklers
- détection incendie
- réseaux électriques
- équipements techniques
- solutions de traitement acoustique
Le métal déployé peut également être associé à des matériaux absorbants installés dans le plénum afin de contribuer au confort acoustique du local.
Les performances finales doivent naturellement être étudiées en fonction de la configuration complète du plafond et des équipements intégrés.
Un bac métallique démontable
Le bac D5S est conçu pour permettre un accès au plénum et faciliter les opérations d'entretien et de maintenance.
Les éléments peuvent être déposés puis remis en place, permettant d'intervenir sur les équipements techniques situés au-dessus du plafond sans devoir démonter une surface importante.
Cette caractéristique est particulièrement intéressante pour les bâtiments tertiaires, commerces, hôtels, restaurants, espaces publics et autres locaux dans lesquels les équipements techniques doivent rester accessibles.
Une fabrication sur mesure pour chaque projet
Afracom fabrique les bacs D5S selon les caractéristiques du projet.
Le dimensionnement des éléments et des renforts peut notamment être étudié en fonction :
- de la longueur souhaitée
- de la largeur des bacs
- du type de métal déployé
- de la maille choisie
- de la géométrie des rives
- du dimensionnement des cornières
- de la configuration de l'ossature
- de la largeur des joints
- de l'intégration de l'éclairage
- de la finition et de la couleur
Cette approche permet de proposer une solution de plafond en métal déployé véritablement adaptée au projet, plutôt qu'un produit standard imposé.
Les Avantages du Bac D5S
Grande longueur
Des bacs pouvant atteindre 3000 mm de longueur, selon le dimensionnement retenu pour le projet.
Deux appuis seulement
Un principe autoportant permettant au bac de reposer sur ses deux extrémités.
Rigidité renforcée
Deux cornières soudées à l'intérieur des longs côtés augmentent l'inertie du bac et contribuent à sa planéité.
Moins de raccords
De grandes longueurs permettent de réduire le nombre d'éléments et de raccords visibles.
Ossature visible maîtrisée
La trame visible dans une direction peut devenir un élément du dessin architectural.
Joints creux
Les espaces entre les bacs peuvent structurer visuellement le plafond.
Éclairage filant
Les joints longitudinaux peuvent être exploités pour intégrer des systèmes d'éclairage linéaire.
Métal déployé
Une surface ajourée qui apporte transparence, relief et identité au plafond.
Démontable
Un accès facilité au plénum pour les opérations de maintenance et d'entretien.
Sur mesure
Dimensions, renforts, maille, finition et configuration peuvent être adaptés au projet.

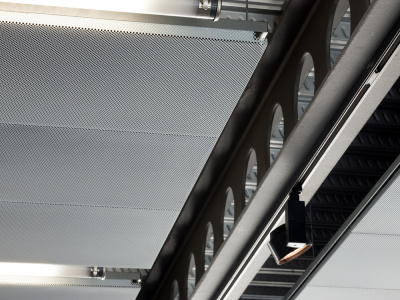

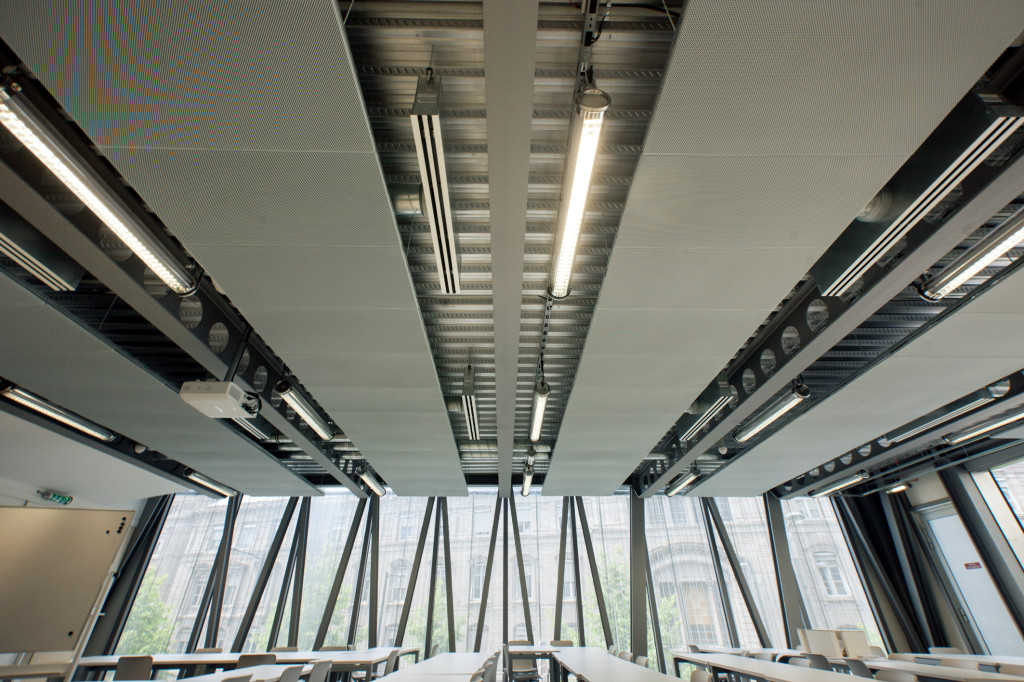

ENSA Strasbourg
Bac D5S : une solution pour les plafonds architecturaux
Le bac D5S en métal déployé constitue une solution particulièrement pertinente lorsque le projet nécessite des éléments de plafond de grande longueur tout en conservant une esthétique structurée.
Son principe autoportant, ses renforts longitudinaux et sa capacité à atteindre de grandes dimensions permettent de réduire les raccords et de créer une trame régulière.
L'ossature visible devient quant à elle une possibilité architecturale : elle peut souligner les joints creux, organiser la perspective du plafond ou accueillir un éclairage filant.
Le D5S offre ainsi un équilibre entre performance constructive, esthétique du métal déployé, liberté de conception et fabrication sur mesure.
Afracom, spécialiste du métal déployé pour l'architecture
Afracom accompagne les architectes, bureaux d'études et entreprises dans la conception de plafonds métalliques en métal déployé sur mesure.
Notre savoir-faire permet d'étudier les dimensions des bacs, leur système de renforcement, leur finition et leur intégration dans l'architecture du projet.
Vous avez un projet de plafond autoportant en métal déployé, de grande longueur ou avec intégration d'un éclairage linéaire ?
Transmettez-nous vos plans, coupes, dimensions ou simplement votre intention architecturale. Nous pouvons étudier avec vous la configuration du bac D5S la mieux adaptée à votre projet.
Pourquoi choisir le métal déployé ?
Le métal déployé apporte au bac D5S une esthétique différente de celle d'une cassette métallique pleine.
Sa surface ajourée crée une transparence visuelle qui permet de conserver une relation avec le plénum et les équipements techniques situés au-dessus du plafond.
Cette caractéristique est particulièrement intéressante dans les projets où il faut intégrer ventilation, éclairage, sprinklers, réseaux techniques ou dispositifs acoustiques.
Le métal déployé permet également de jouer sur la perception de la matière. Selon le choix de la maille, de la finition et de l'éclairage, le plafond peut apparaître plus ou moins ouvert, graphique ou discret.
HEC - Jouy-en-Josas
Les mailles courantes
AFR-RB25
28 x 14 x 2 x 1
AFR-RB35
28 x 14 x 2 x 1,5
AFR-RB55
43 x 13 x 2,5 x 1,5
Les mailles originales
AFR-TAU30
T10 x 7,8 x 1,6 x 1
AFR-A91.95
AFR-LS29

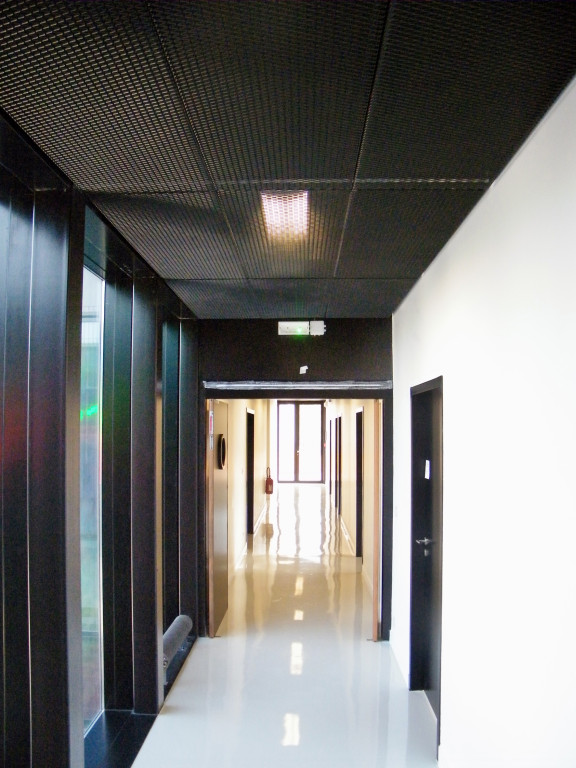

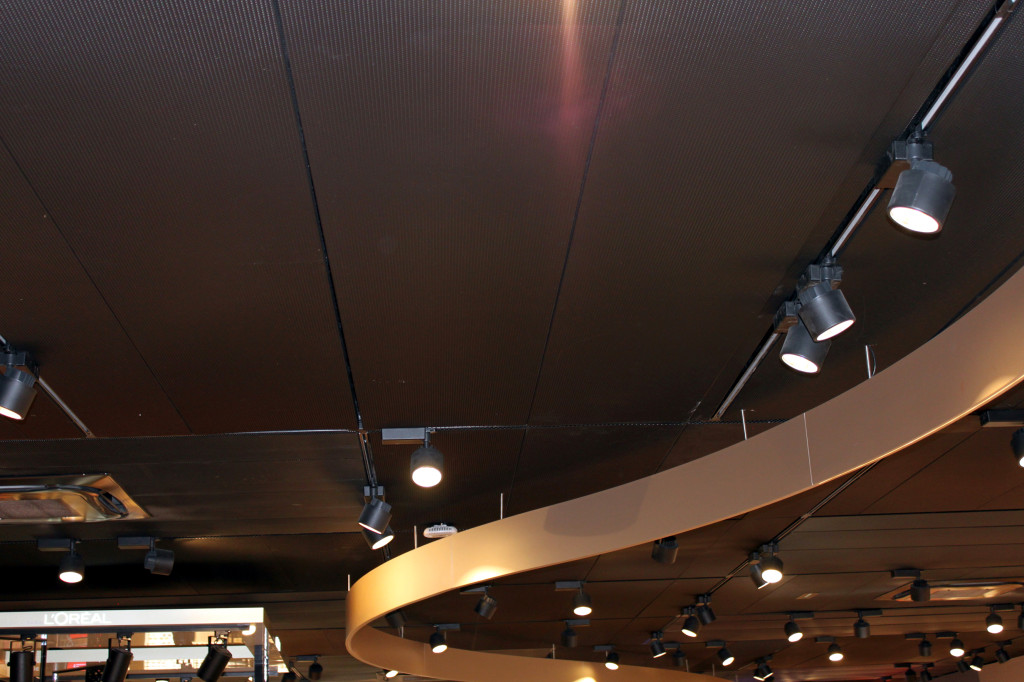

Bac D11S en métal déployé – cassette autoportante grande longueur
Une cassette en métal déployé renforcée pour les plafonds de grande portée
Le bac D11S en métal déployé est une cassette métallique renforcée conçue pour réaliser des plafonds autoportants de grande longueur.

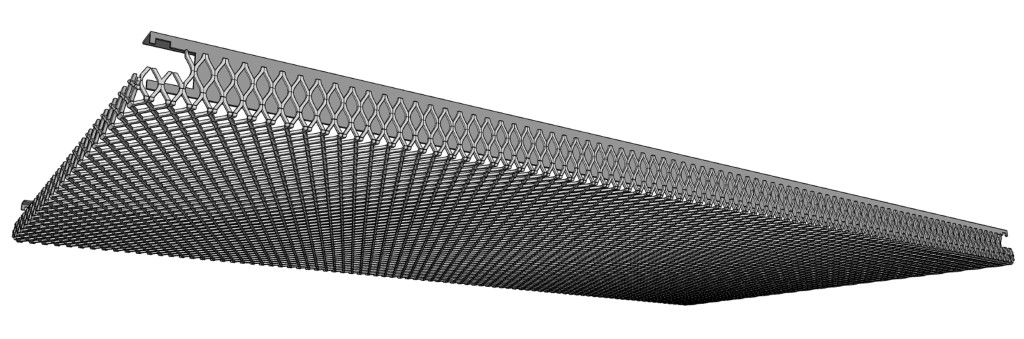

Sa conception repose sur une cassette en métal déployé dont les deux longs côtés sont pliés et renforcés par deux cornières métalliques soudées à l'intérieur des rives. Ces renforts ont une double fonction. Elles augmentent considérablement l'inertie du bac et lui permettent de conserver une bonne rigidité sur sa longueur. Mais elles sont aussi pourvues d’encoches pour l’accrochage aux profils porteurs, en retrait par rapport à la face visible du bac.
En dimensionnant précisément les cornières de renfort en fonction des dimensions du projet, Afracom peut réaliser des bacs D11S jusqu'à 3000 mm de longueur, tout en recherchant une planéité compatible avec les exigences d'un plafond architectural.
Le bac D11S est ainsi particulièrement adapté aux projets qui recherchent de grandes longueurs, moins de raccords et une architecture de plafond plus épurée.
Le principe du bac D11S
Le bac D11S est conçu comme un élément de plafond autoportant.

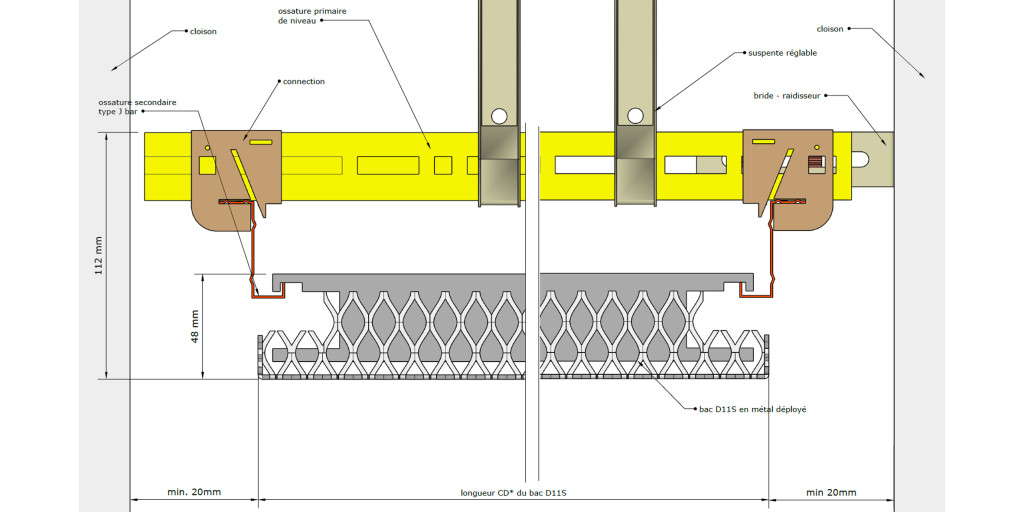

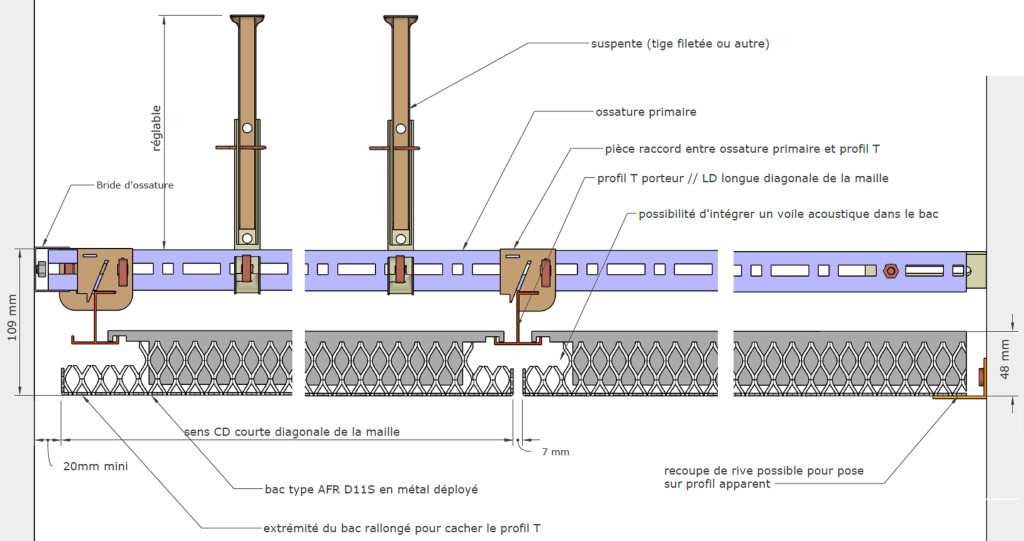

Chaque bac est suspendu, accroché à l’ossature uniquement par deux extrémités, ce qui permet de franchir une longueur importante sans multiplier les points de suspension ou les appuis intermédiaires et surtout de rendre l’ossature invisible.
La rigidité du bac est obtenue par la combinaison de plusieurs éléments :
- une cassette réalisée en métal déployé
- des rives longitudinales pliées
- deux cornières de renfort soudées à l'intérieur des longs côtés
- un dimensionnement des renforts adapté à la longueur du bac
- un montage sur ossature cachée
Cette conception permet de transformer une simple surface de métal déployé en un élément de plafond rigide et autoportant, capable de conserver une géométrie régulière sur de grandes longueurs.
Jusqu'à 3000 mm de longueur
L'un des principaux intérêts du bac D11S réside dans sa capacité à réaliser des éléments de grande longueur.
Avec un dimensionnement adapté des cornières de renfort, les bacs peuvent atteindre 3000 mm de longueur.
Cette possibilité permet de réduire le nombre de cassettes nécessaires pour couvrir une surface et donc de limiter le nombre de raccords.
Le plafond gagne en continuité et en harmonie :
plus de longueur, des raccords discrets, une continuité architecturale plus maîtrisée.
La longueur maximale dépend naturellement des dimensions du bac, de la géométrie du métal déployé, des caractéristiques des renforts et des contraintes propres au projet. Une étude peut être réalisée par Afracom pour déterminer la configuration appropriée.
Une ossature invisible qui soutient un projet architectural
Le choix du bac D11S rend l’ossature invisible.
La structure invisible permet d’effacer les séparations entre les bacs et donne l’apparence d’une texture continue, offrant de nombreux avantages.
Une esthétique particulièrement épurée
L'ossature porteuse étant entièrement dissimulée, le regard se concentre sur la surface du métal déployé. Le plafond présente une lecture plus homogène et contemporaine, avec une impression de continuité qui convient particulièrement aux projets architecturaux exigeants.
Un plafond qui intègre naturellement l'éclairage
La transparence du métal déployé permet d'intégrer l'éclairage dans le plénum ou de créer des effets lumineux directement associés à la surface du plafond. Des luminaires positionnés au-dessus du métal ou encastrés peuvent ainsi être intégrés à la composition architecturale.
Ventilation et désenfumage sans compromettre l'esthétique
La maille ouverte du métal déployé permet de conserver une relation entre le local et le plénum. Les équipements de ventilation, de désenfumage ou de diffusion d'air peuvent ainsi être intégrés au-dessus du plafond tout en préservant son expression architecturale. Des systèmes de plafonds à ossature cachée exploitent également cette possibilité de ventilation à travers la surface du plafond.
Une solution acoustique simple et discrète
Un matelas ou panneau absorbant placé à l’intérieur de la cassette de métal déployé, permet d'améliorer le confort acoustique sans modifier l'aspect de la sous-face. Le métal déployé joue alors le rôle de peau architecturale tandis que l'absorbant assure la fonction acoustique. Le principe d'associer un remplissage acoustique au-dessus du plafond métallique est couramment utilisé pour améliorer l'absorption sonore.
Une matière robuste et pérenne
Le métal déployé apporte au plafond une véritable présence matérielle. Contrairement à certaines solutions de finition plus fragiles, une cassette métallique correctement conçue et protégée est destinée à conserver durablement ses caractéristiques et son aspect.
Un plafond démontable pour la maintenance
Le D11S permet de conserver l'accès au plénum. Les bacs peuvent être déposés lorsque cela est nécessaire pour intervenir sur les réseaux, les luminaires, la ventilation ou les autres équipements techniques. La démontabilité est précisément l'un des avantages recherchés des systèmes métalliques à ossature cachée.
Un plafond qui masque sans enfermer
C'est, à mon avis, une formule intéressante pour Afracom : le D11S masque visuellement les équipements sans créer une barrière totalement opaque. La maille du métal déployé laisse filtrer le regard et la lumière et permet de conserver une certaine profondeur au plafond.
Une grande liberté architecturale
Le choix de la maille, de son orientation, de la dimension des bacs, de la couleur et de la finition permet de personnaliser la perception du plafond. L'éclairage peut accentuer cette maille et faire varier son apparence selon l'angle de vue et la distance.
Une fabrication sur mesure pour chaque projet
Afracom fabrique les bacs D11S selon les caractéristiques du projet.
Le dimensionnement des éléments et des renforts peut notamment être étudié en fonction :
- de la longueur souhaitée
- de la largeur des bacs
- du type de métal déployé
- de la maille choisie
- de la géométrie des rives
- du dimensionnement des cornières
- de la configuration de l'ossature
- de la largeur des joints
- de l'intégration de l'éclairage
- de la finition et de la couleur
Cette approche permet de proposer une solution de plafond en métal déployé véritablement adaptée au projet, plutôt qu'un produit standard imposé.
Bac D11S : une solution pour les plafonds architecturaux
Le bac D11S en métal déployé constitue une solution particulièrement pertinente lorsque l’on privilégie la pureté du projet.
Son principe autoportant, ses renforts longitudinaux et sa capacité à atteindre de grandes dimensions permettent de réduire les raccords et de créer une texture régulière.
L'ossature invisible laisse exprimer le plafond par la continuité de sa matière.
Le D11S offre ainsi un équilibre entre performance constructive, esthétique du métal déployé, liberté de conception et fabrication sur mesure.
Pourquoi choisir le métal déployé ?
Le métal déployé apporte au bac D5S une esthétique différente de celle d'une cassette métallique pleine.
Sa surface ajourée crée une transparence visuelle qui permet de conserver une relation avec le plénum et les équipements techniques situés au-dessus du plafond.
Cette caractéristique est particulièrement intéressante dans les projets où il faut intégrer ventilation, éclairage, sprinklers, réseaux techniques ou dispositifs acoustiques.
Le métal déployé permet également de jouer sur la perception de la matière. Selon le choix de la maille, de la finition et de l'éclairage, le plafond peut apparaître plus ou moins ouvert, graphique ou discret.
Le D11S associe ainsi :
la rigidité d'une cassette renforcée + la légèreté visuelle du métal déployé + la liberté d'un produit fabriqué sur mesure.

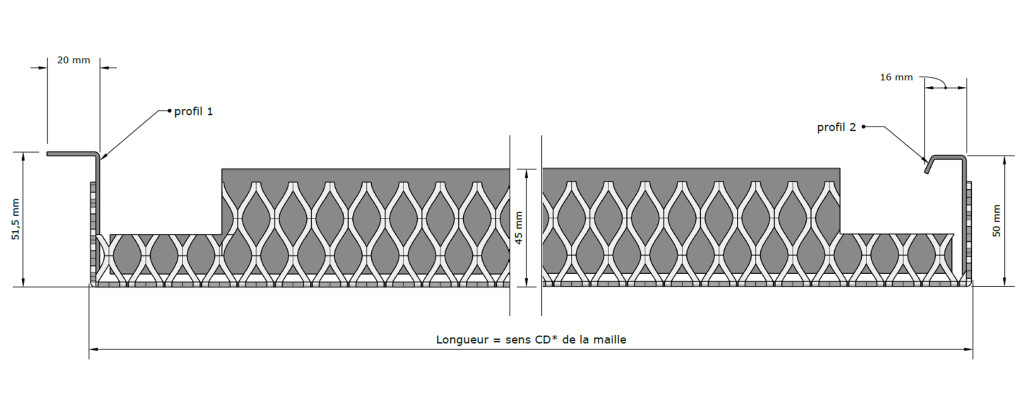

Bac type D91S
Une cassette en métal déployé renforcée pour les plafonds de grande portée

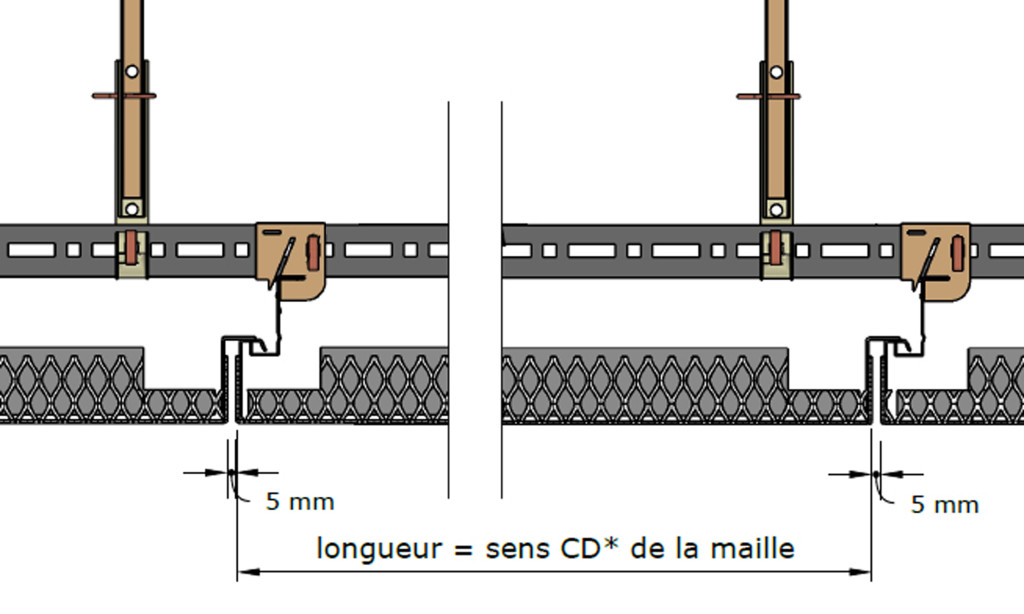

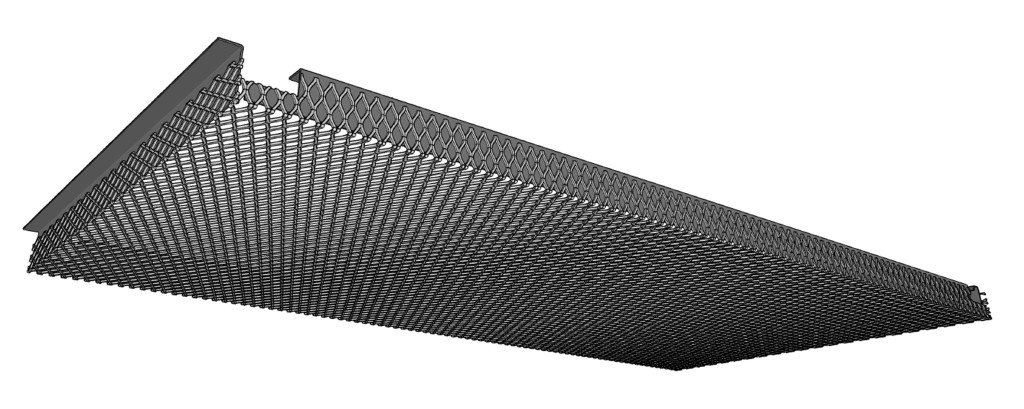

Le bac D91S est proposé en variante au bac D11S, avec les mêmes avantages, pour une pose sur une ossature différente.
Le principe du bac D91S
Le D91S est conçu comme un élément de plafond autoportant.
Bac D92S
Une cassette en métal déployé renforcée pour les plafonds de grande portée

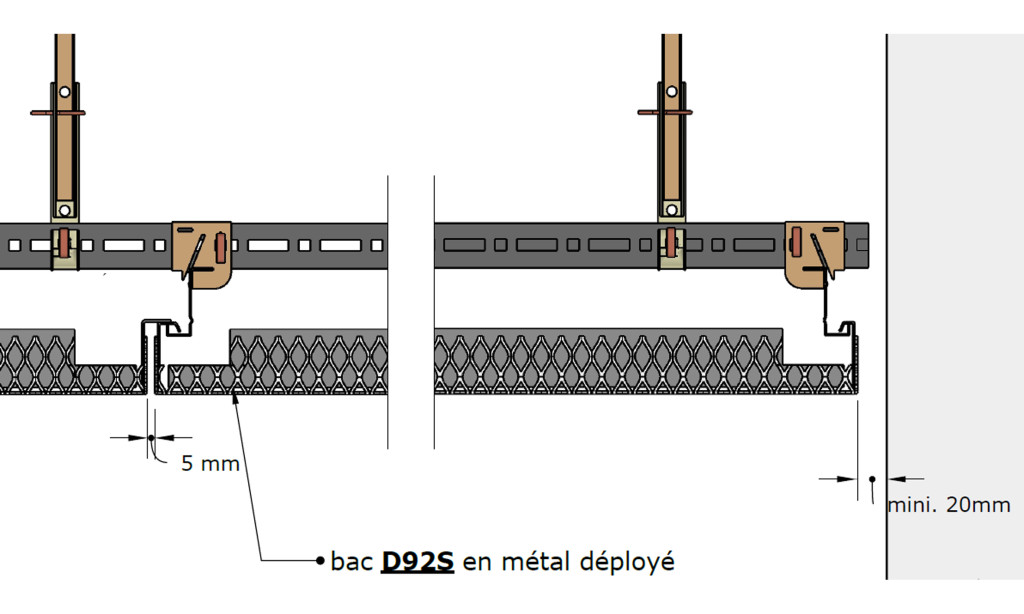

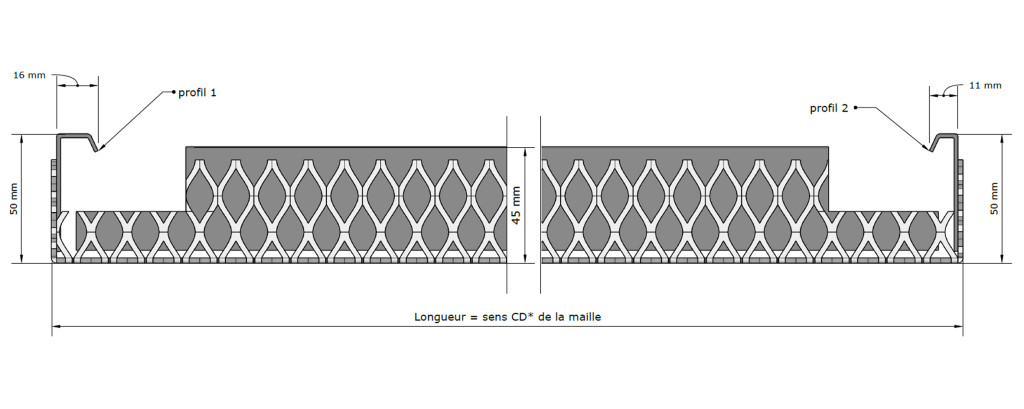

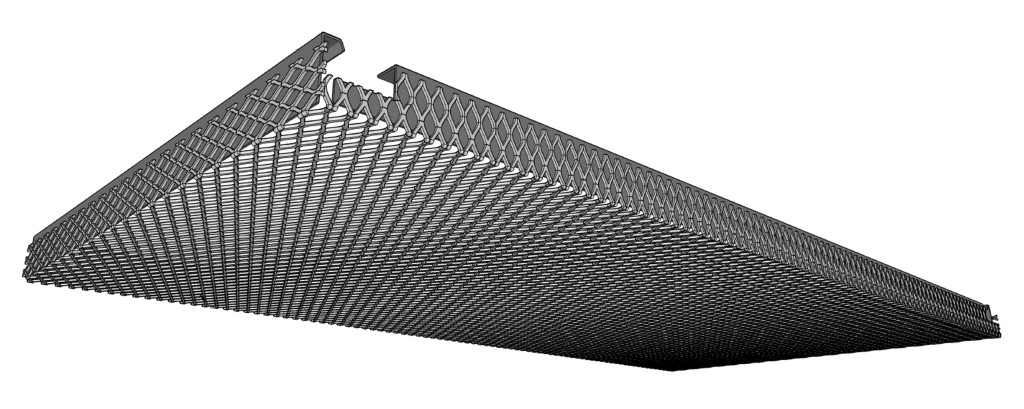

Le bac D92S est proposé en variante au bac D11S, avec les mêmes avantages, en complément au bac D91S pour traiter les zones périphériques de plafond.
Le principe du bac D92S
Le bac D92S est conçu comme un élément de plafond autoportant, en complément du bac D91S.
Plafond exclusif
Plafond en métal déployé suspendu par crochets : Simplicité, élégance et efficacité
Pour le traitement de plafonds de grande surface, Afracom propose une solution simple et rationnelle à base de dalles de métal déployé suspendues sous une ossature standard de type T24 au moyen de crochets.
Ce principe constructif permet d’obtenir un plafond architectural à l’aspect sobre, léger et épuré, tout en conservant une mise en œuvre particulièrement accessible. Les dalles de métal déployé viennent habiller le plafond sans nécessiter de systèmes de fixation complexes ni d’ossatures spécifiques lourdes.
La régularité des panneaux et la finesse du métal déployé créent une surface homogène qui structure l’espace sans le surcharger. Selon la maille, la finition et la teinte retenues, le plafond peut se faire discret ou devenir un véritable élément de composition architecturale.
Une mise en œuvre simple et rapide

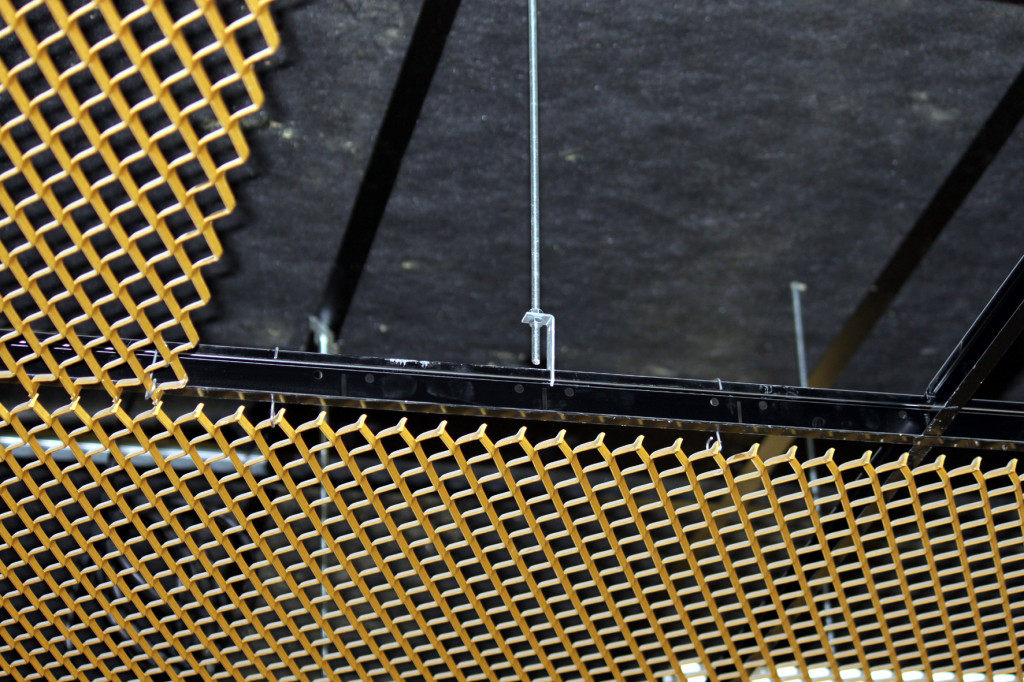

L’utilisation d’une ossature T24 courante, associée à un système de suspension par crochets, simplifie considérablement la pose. Cette conception permet de traiter efficacement des surfaces importantes tout en limitant le nombre de composants et les opérations de montage.
Elle constitue ainsi une alternative particulièrement intéressante aux systèmes de plafonds métalliques plus élaborés, notamment lorsque le projet recherche un équilibre entre qualité architecturale, facilité de réalisation et maîtrise du budget.
Un accès pratique au plénum
Le caractère démontable des dalles par simple décrochage d'un côté constitue également un avantage important pour l’exploitation du bâtiment. Le panneau décroché reste suspendu le temps d'une intervention aux équipements installés dans le plénum :
- réseaux électriques
- luminaires et alimentations
- systèmes de ventilation
- équipements techniques nécessitant une maintenance régulière
Les interventions restent ainsi simples et rapides, sans détérioration du plafond ni démontage lourd.
Une solution économique
Grâce à la simplicité de son principe constructif et à l’utilisation d’une ossature standard, cette solution offre un rapport esthétique/coût particulièrement performant par rapport à de nombreux systèmes traditionnels de plafonds métalliques.

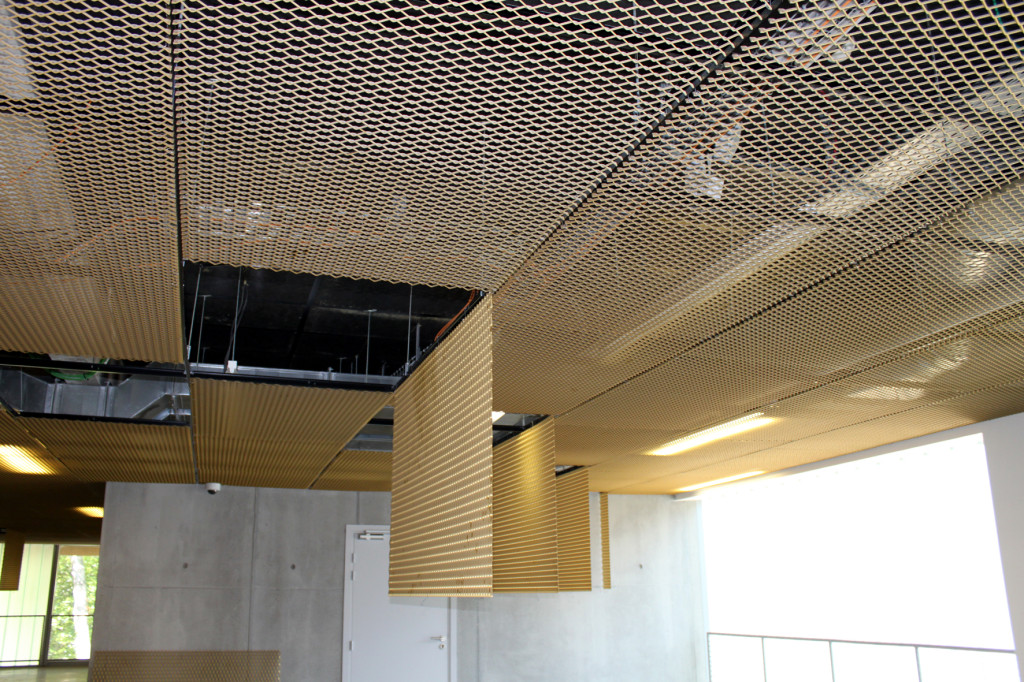

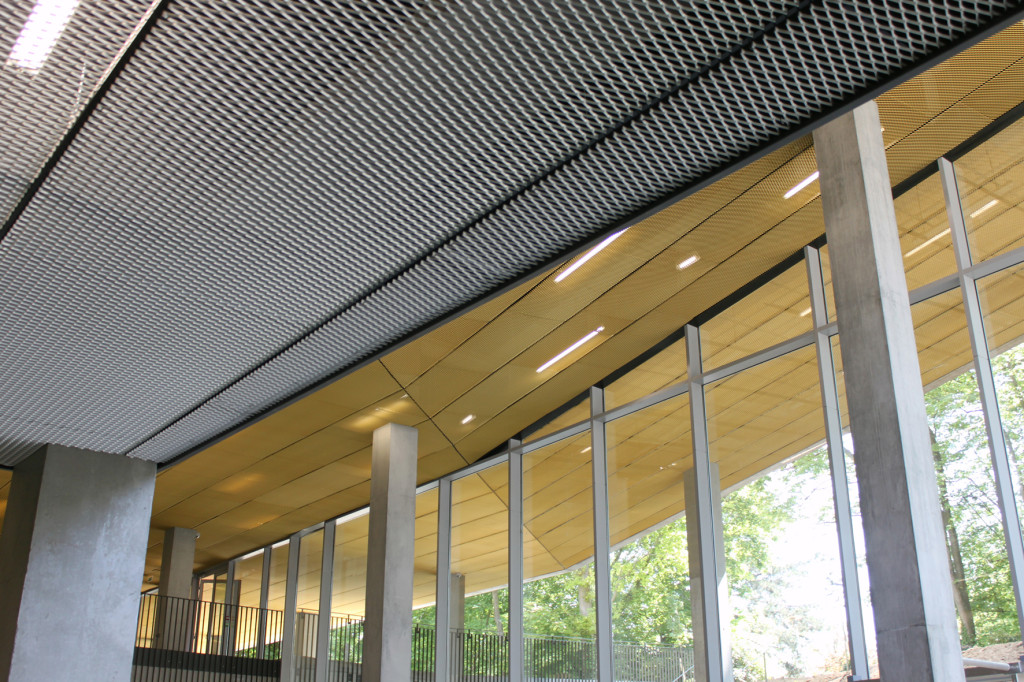

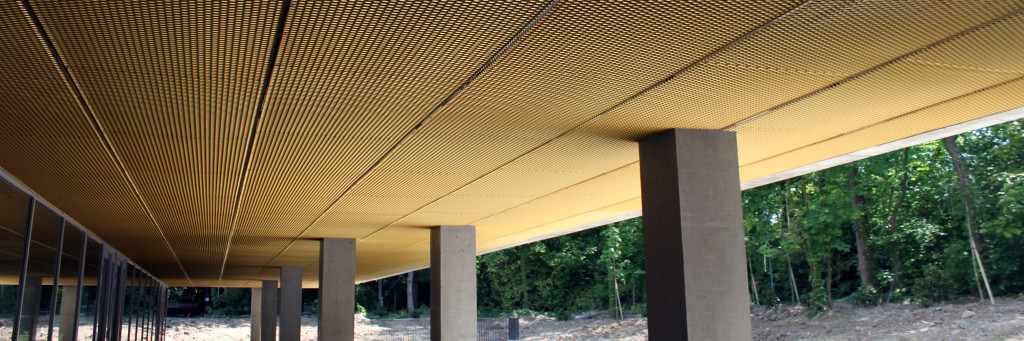

Mise en œuvre notamment sur le projet EDHEC à Lille, elle démontre qu’il est possible de réaliser de vastes surfaces de plafond en métal déployé tout en conservant une architecture contemporaine et soignée, une grande facilité de maintenance et un coût maîtrisé.
